Elektrische installatie
L
N
PE
12

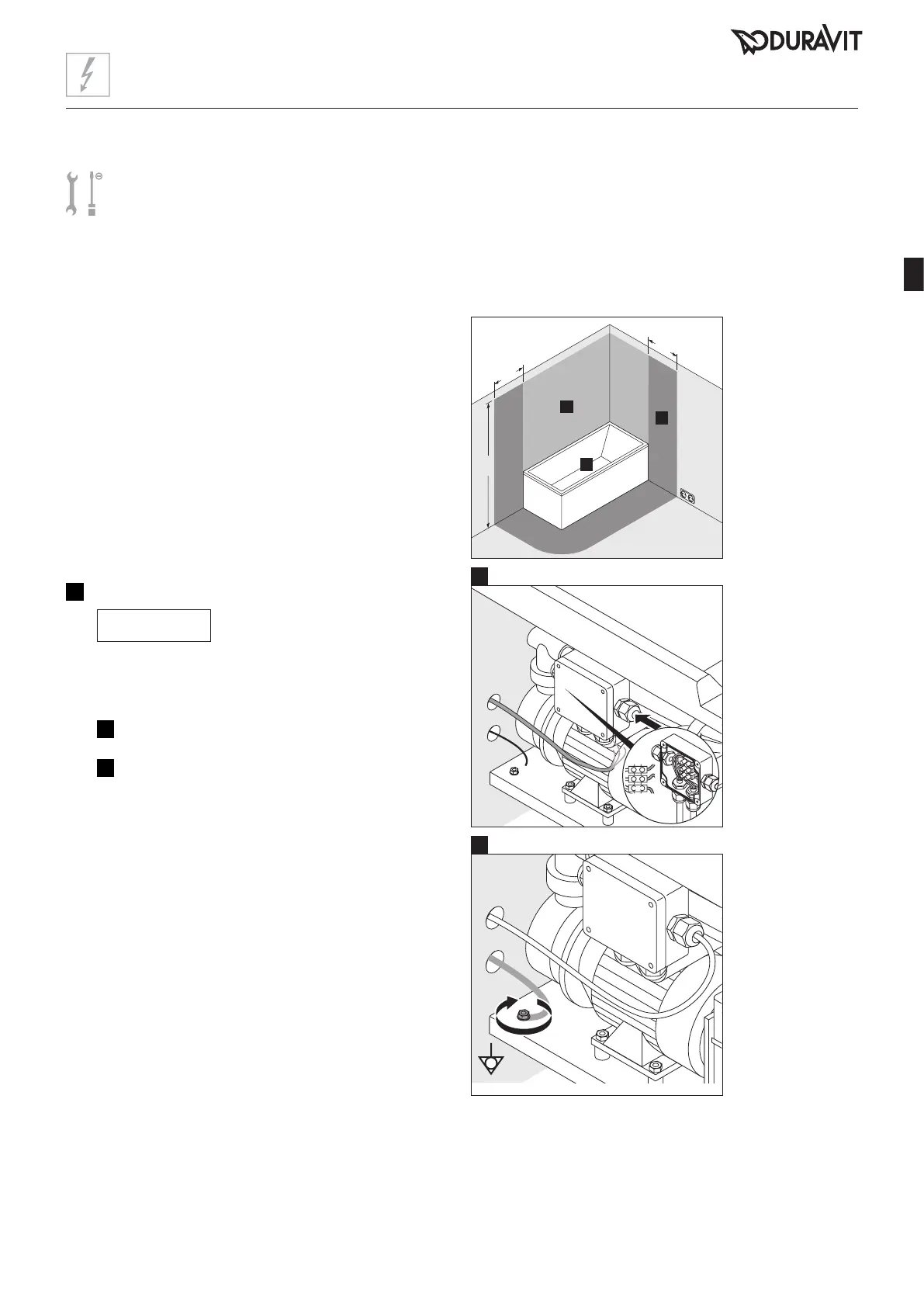

Whirlbad aansluiten (afb. 12)
LET OP
Functiestoringen door verkeerde
montage!
> Bind leidingen niet met kabelbinders aan elkaar.
> Leg de toevoerleiding niet parallel aan de
regelleidingen.
I
Sluit de toevoerleiding aan op het stopcontact.
II
Sluit de aardleiding aan op het whirlbad.
* of hoogte van
de hoogste vast-
aangebrachte
douchekop/
wateruitlaat;
afhankelijk wat
hoger is
Voorinstallatie
> Breng een vast-aangebrachte toevoerleiding voor
stroomtoevoer aan:
• schakel een aparte beveiliging en aardlekschakelaar
(RCD) voor
• schakel een op alle polen scheidende hoofdschakelaar
buiten de aangegeven beschermingszones (0 - 2)
voor
• laat de toevoerleiding 3 000 mm uitsteken
> Breng een leiding voor de potentiaalvereffening aan:
• laat de leiding 3 000 mm uitsteken
Beschermingszones volgens DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Stroomvoorziening
Beveiliging
RCD
II
I
