Elektroinštalácia
L
N
PE
12

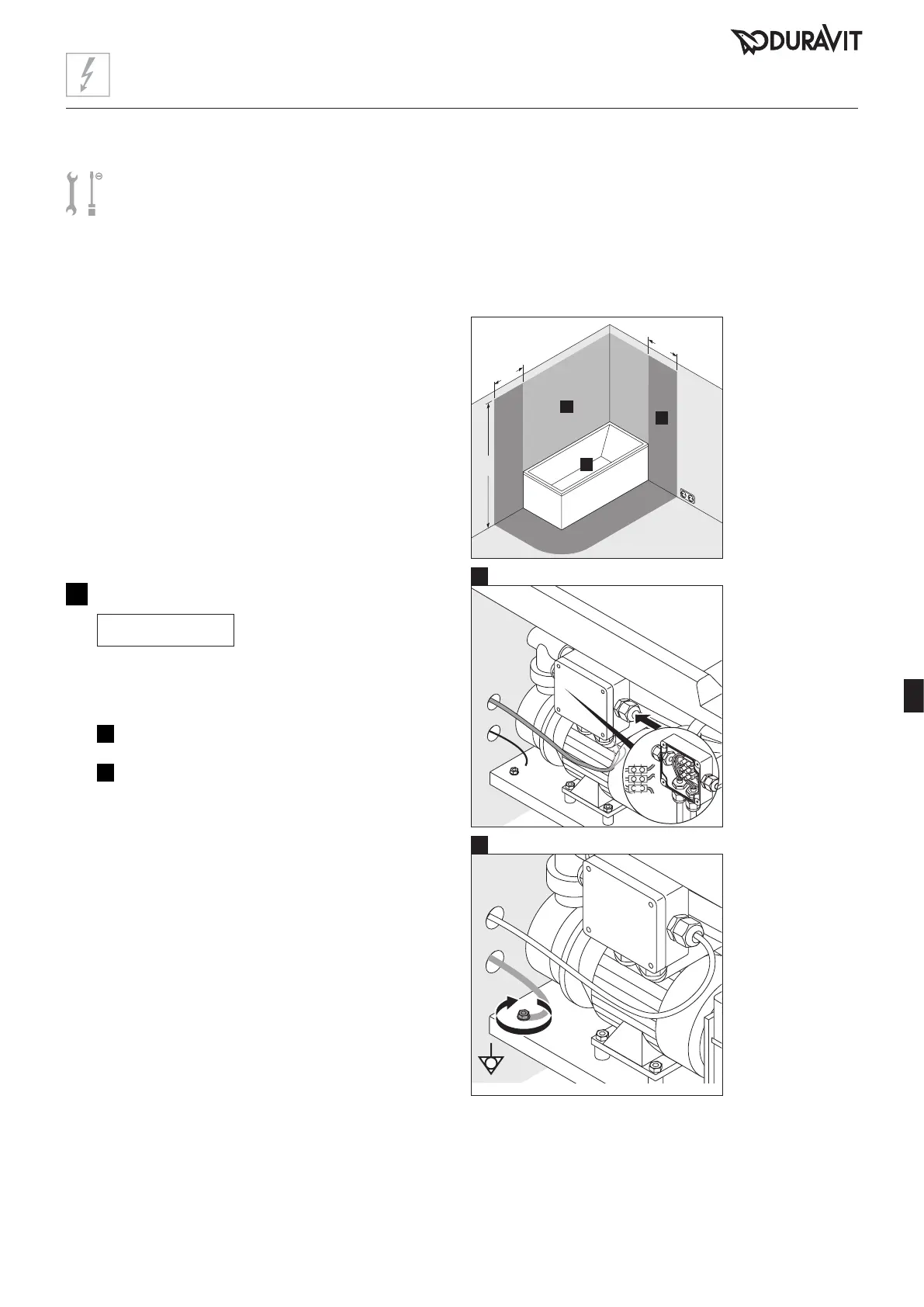

Pripojenie vírivej vane (Obrázok12)
OZNÁMENIE
Poruchy činnosti v dôsledku
nesprávnej montáže!
> Vedenia nespájajte s káblovými šnúrami.
> Prívod nepokladajte paralelne s ovládacím
vedením.
I
Prívod pripojte k sieťovej zásuvke.
II
Pripojte potenciálové vyrovnávacie vedenie
k vírivej vani.
* alebo výška
najvyššej pevne
umiestnenej
sprchovej hlavice/
odtoku vody;
podľa toho, čo je
vyššie
Prípravné práce pred inštaláciou
> Položte pevný prívod pre napájanie prúdom:
• zapojte samostatné istenie a prúdový chránič (RCD)
• predradiť hlavný vypínač odpájajúci všetky póly mimo
zadaných ochranných zón (0 - 2)
• Prívod nechajte vyčnievať 3 000 mm
> Inštalujte vedenie na vyrovnanie potenciálov:
• Vedenie nechajte vyčnievať 3 000 mm
Ochranné zóny podľa DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30mA
Napájanie prúdom
Istenie
RCD
II
I
