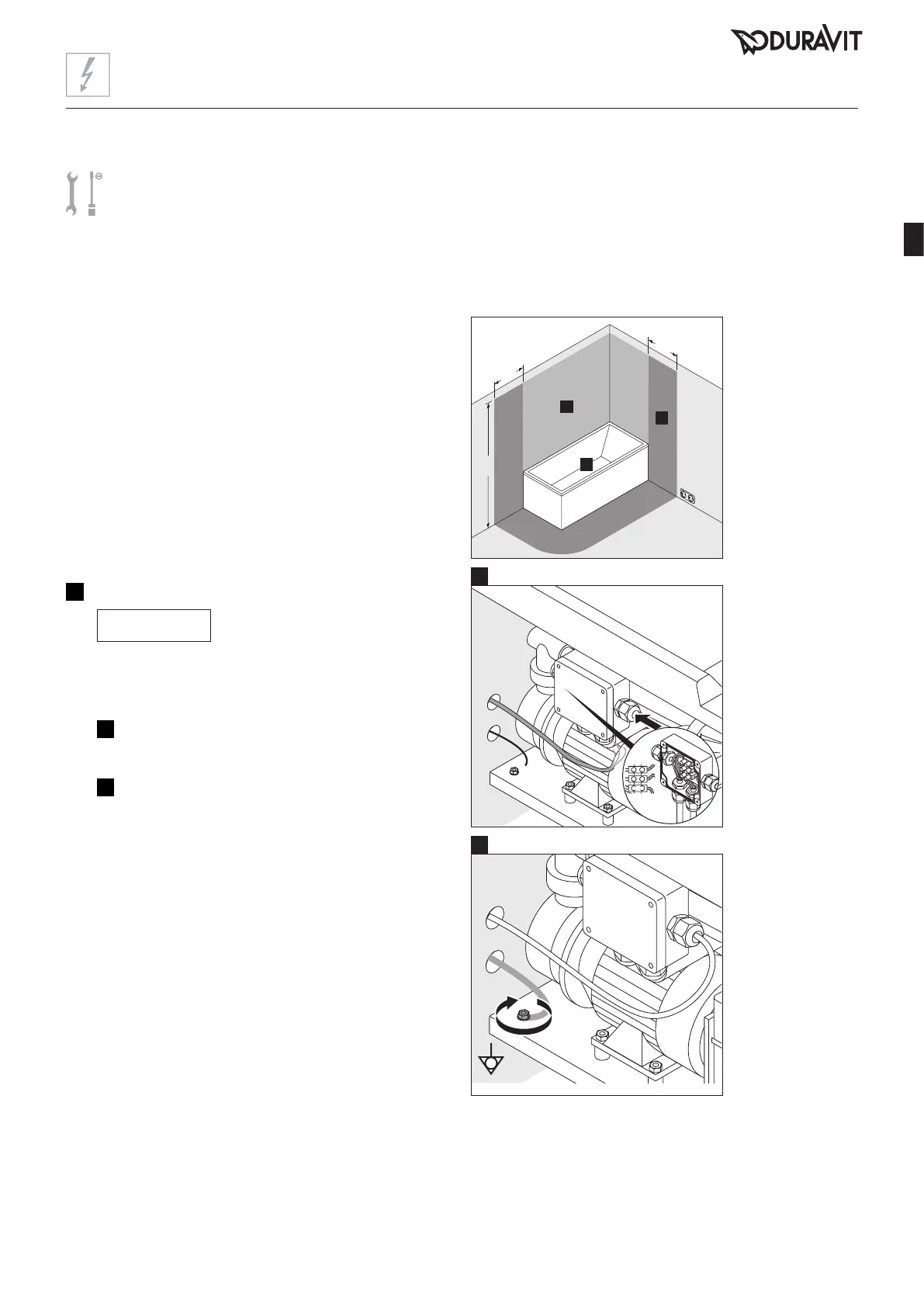

Installation électrique
L
N
PE
12
Raccorder la baignoire balnéo (graphique 12)
AVIS
Défauts de fonctionnement dus à
un montage incorrect!
> Ne pas relier les câbles à l'aide de serre-câbles.
> Le câble d'alimentation ne doit pas être posé
parallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle à
la baignoire balnéo.
* ou la hauteur de
la tête de douche
/ sortie d'eau la
plus élevée ; en
fonction de ce qui
est plus élevé
Pré-installation
> Poser un câble fixe pour l'alimentation électrique :
• Prévoir en amont un fusible dédié et un disjoncteur
différentiel séparé (RCD)
• Prévoir en dehors des zones de protection indiquées
(0 - 2) un interrupteur principal en amont qui coupe
l'alimentation de tous les pôles.
• Faire dépasser la ligne d'arrivée sur 3000 m
> Poser une ligne pour la liaison équipotentielle:
• Faire dépasser la ligne sur 3000 m
Zones de protection selon DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
I
N
= 16 A
I
∆N
≤ 30 mA
Alimentation électrique
Fusible
RCD
II
I
