DURAVIT Blue Moon - Elektroinstalācija

lv
II
I
WH_M_BlueMoon_FST_with panel/15.11.1 47
Elektroinstalācija
L
N
PE
12

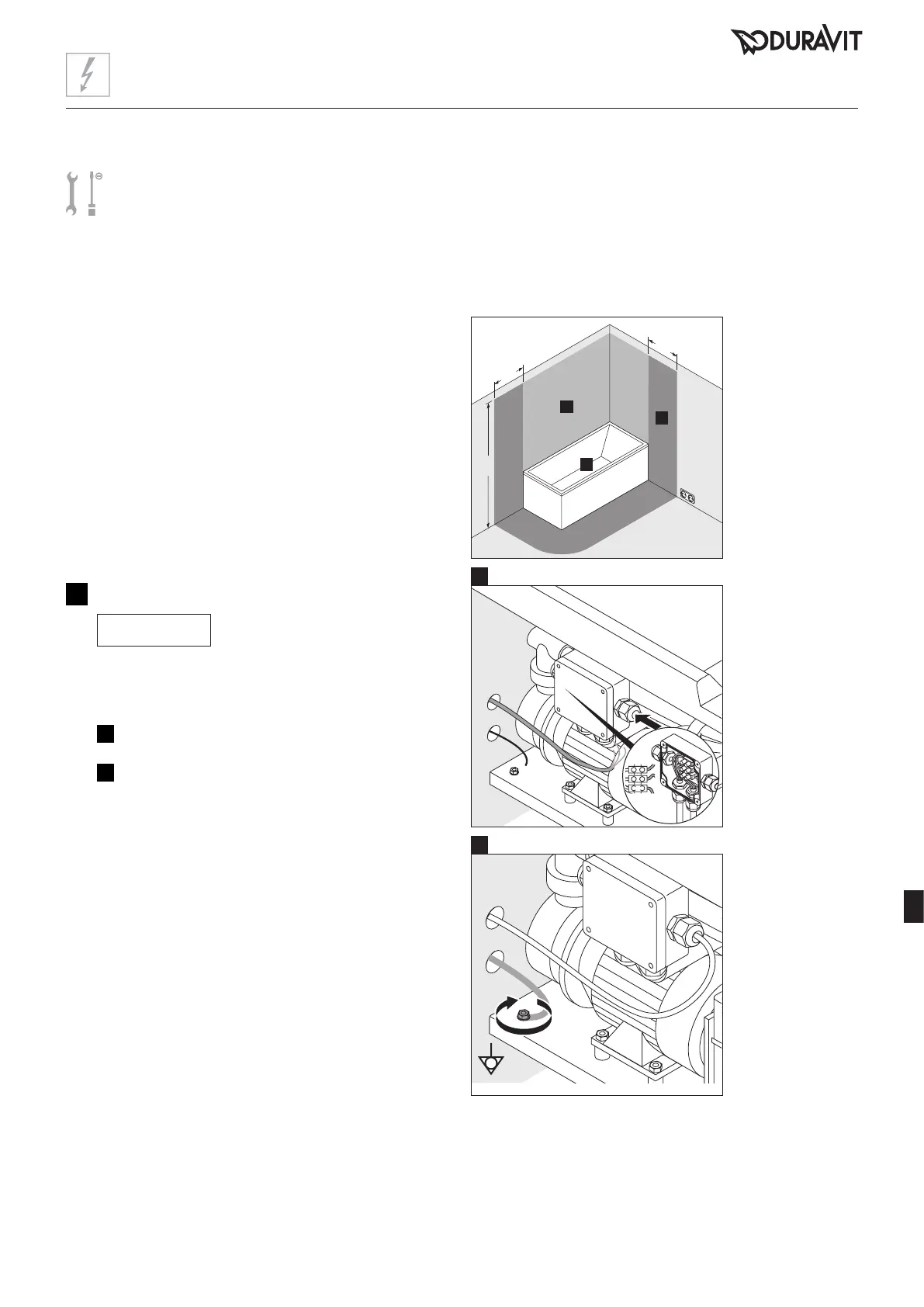

Virpuļvannas pieslēgšana (12. zīm.)
PAZIŅOJUMS
Darbības traucējumi nepareizi
veiktas montāžas rezultātā!
> Nesasieniet vadus ar kabeļu saitēm.
> Neizvietojiet barošanas vadu paralēli vadības
sistēmas vadiem.
I
Pieslēdziet barošanas vadu tīkla kontaktligzdai.
II
Pieslēdziet virpuļvannai potenciālu izlīdzināšanas
vadu.
* vai visaugstāk
uzstādītā
dušas sietiņa /
ūdens izplūdes
augstums;
atkarībā no tā,
kas atrodas
augstāk
Pirms instalēšanas
> Instalējiet stacionāri iebūvēto barošanas vadu:
• instalējiet atsevišķu drošinātāju un noplūdstrāvas
aizsargslēdzi (RCD),
• ārpus norādītajām drošības zonām (0 - 2) pieslēdziet
pilnībā atvienojošu galveno slēdzi,
• barošanas vadu 3000 mm garumā izvietojiet tā, lai
tas būtu redzams.
> Ievelciet zemējuma vadu:
• vadu 3000 mm garumā izvietojiet tā, lai tas būtu
redzams.
Drošības zonas atbilstoši DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V maiņstrāva
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V maiņstrāva
I
N
= 16 A
I
∆N
≤ 30 mA
Energoapgāde
Drošinātāji
RCD
