DURAVIT Blue Moon - Elektroinstallasjon

no
WH_M_BlueMoon_FST_with panel/15.11.1 23

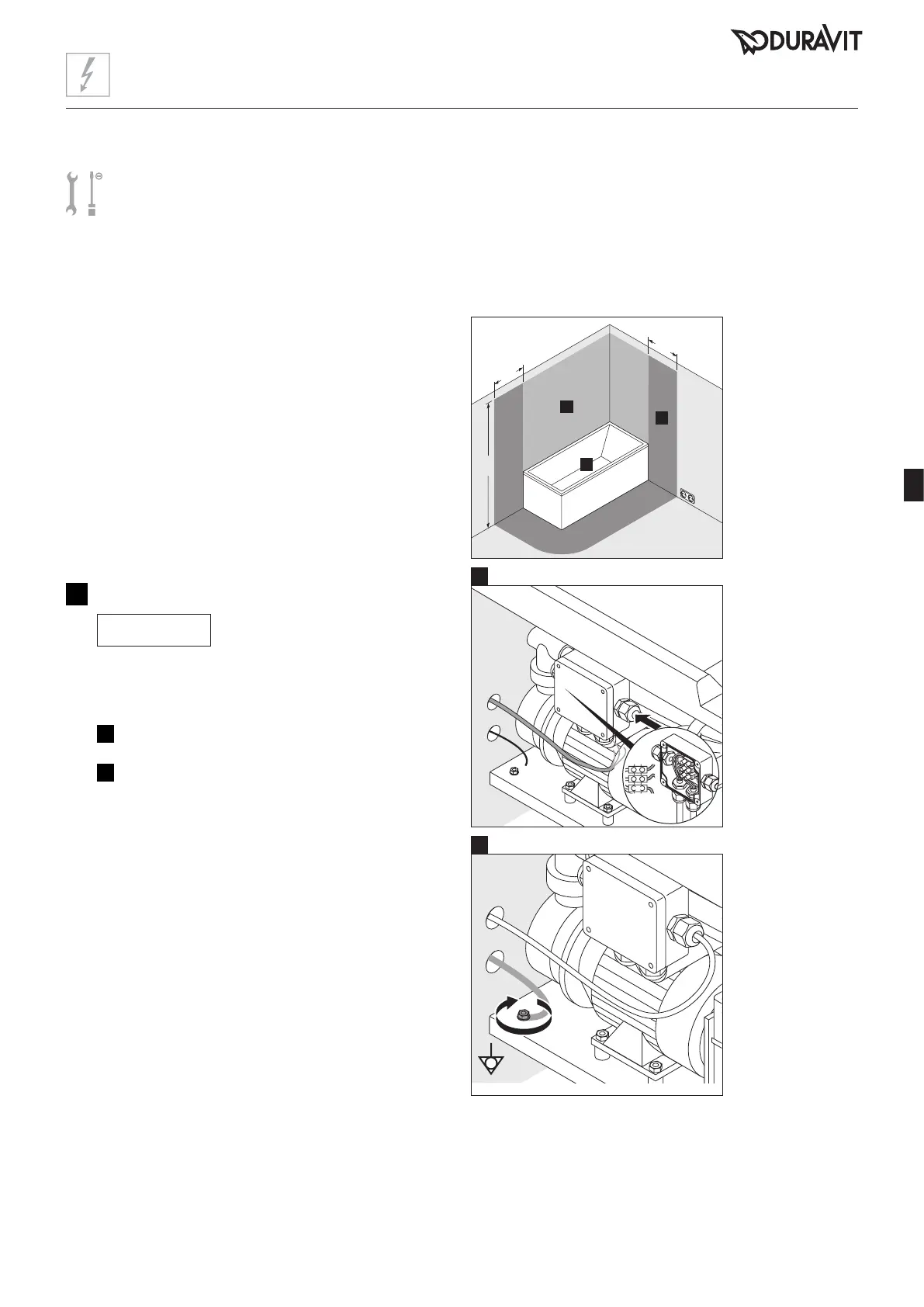

Elektroinstallasjon
L
N
PE
12
Koble til spakaret (figur 12)
VARSEL
Funksjonsfeil på grunn av feil
montering!
> Ikke koble sammen ledningene med kabelstrips.
> Tilførselsledningen skal ikke legges parallelt med
styreledningen.
I
Koble tilførselsledningen til nettkoblingsboksen.
II
Koble jordingskabelen til spakaret.
* eller så høyt
som det som
er høyest av
dusjhodet og
vannkranen
Forinstallasjon
> Trekk fast tilførselsledning for strømforsyning:
• Separat sikring og jordfeilbryter (RCD) skal forkobles
• skillende hovedbryter for alle poler utenfor de angitte
beskyttelsessonene (0 - 2) forkobles
• La ledningen stikke 3 000 mm ut
> Strekk jordingsledning for potensialutligning:
• La ledningen stikke 3 000 mm ut
Beskyttelsessoner etter DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Strømforsyning
Sikring
RCD
II
I
