WH_M_BlueMoon_FST_with panel/15.11.1 41

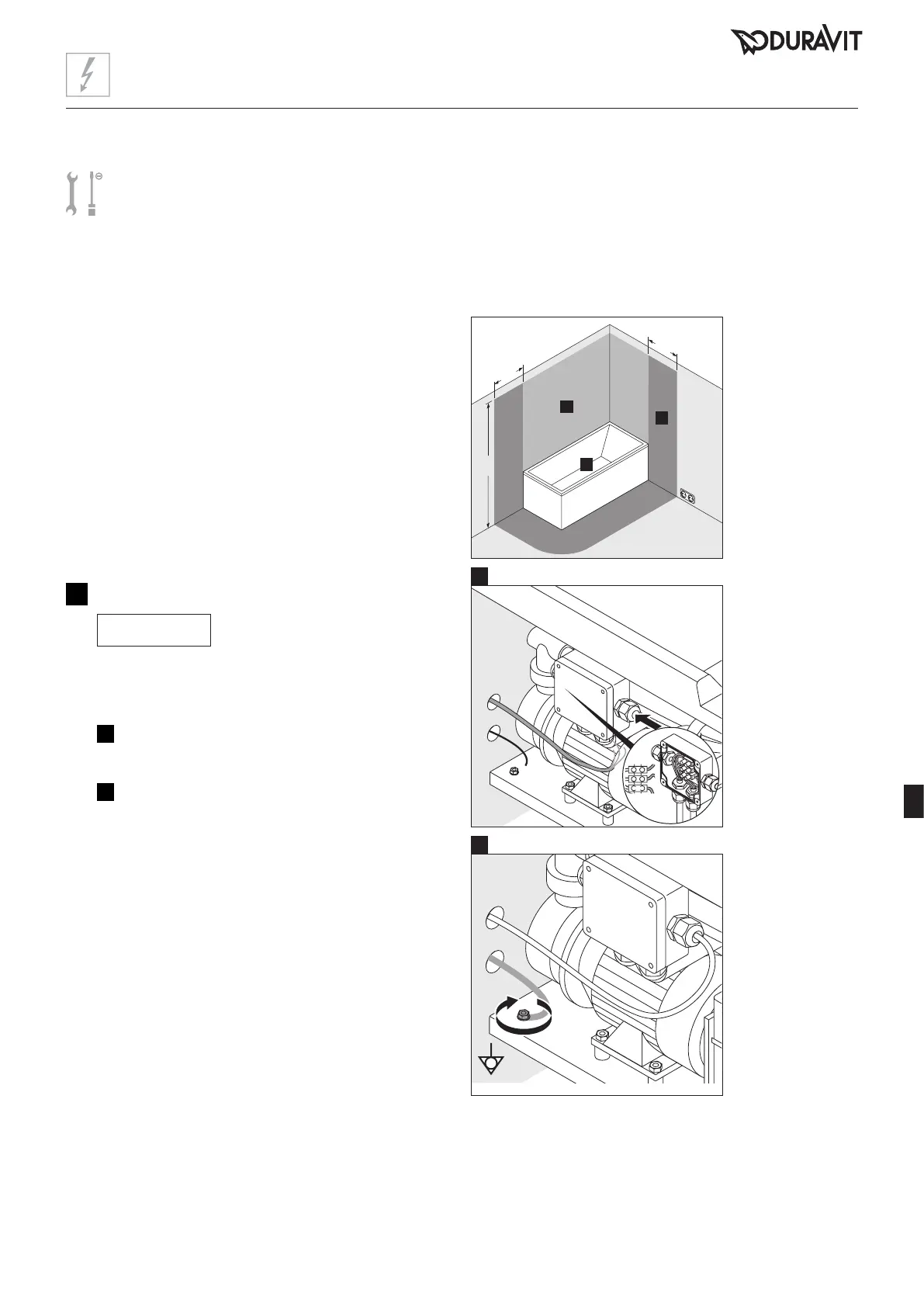

Instalaia electrică
L
N
PE
12
Racordarea căzii jacuzzi (figura 12)
ATENŢIE
Defeciuni din cauza montajului
greșit!
> Nu legaţi cablurile cu coliere de cablu.
> Nu pozaţi cablul de alimentare în paralel cu
cablurile de comandă.
I
Conectaţi cablul de alimentare la priza de
conectare la reţea.
II
Conectaţi cablul de compensare a potenţialului la
cada jacuzzi.
* sau înălţimea
perei de duş/
ieşirii de apă
amplasate fix
cel mai sus; în
funcţie de care
se află în cel mai
înalt punct
Preinstalarea
> Pozaţi cablurile fixe de alimentare cu energie electrică:
• conectaţi în amonte siguranţa separată şi dispozitivul
de protecţie împotriva curentului rezidual (RCD)
• anteconectaţi în afara zonelor de protecţie prevăzute
(0 - 2) un întrerupător principal de deconectare a
tuturor polilor
• Lăsaţi afară 3000 mm din cablul de alimentare
> Pozaţi conducta pentru echilibrarea potenţialului:
• Lăsaţi afară 3000 mm din cablu
Zone de protecţie conform DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V c.a.
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V c.a.
I
N
= 16 A
I
∆N
≤ 30 mA
Alimentare cu curent
Siguranţă
RCD
II
I
