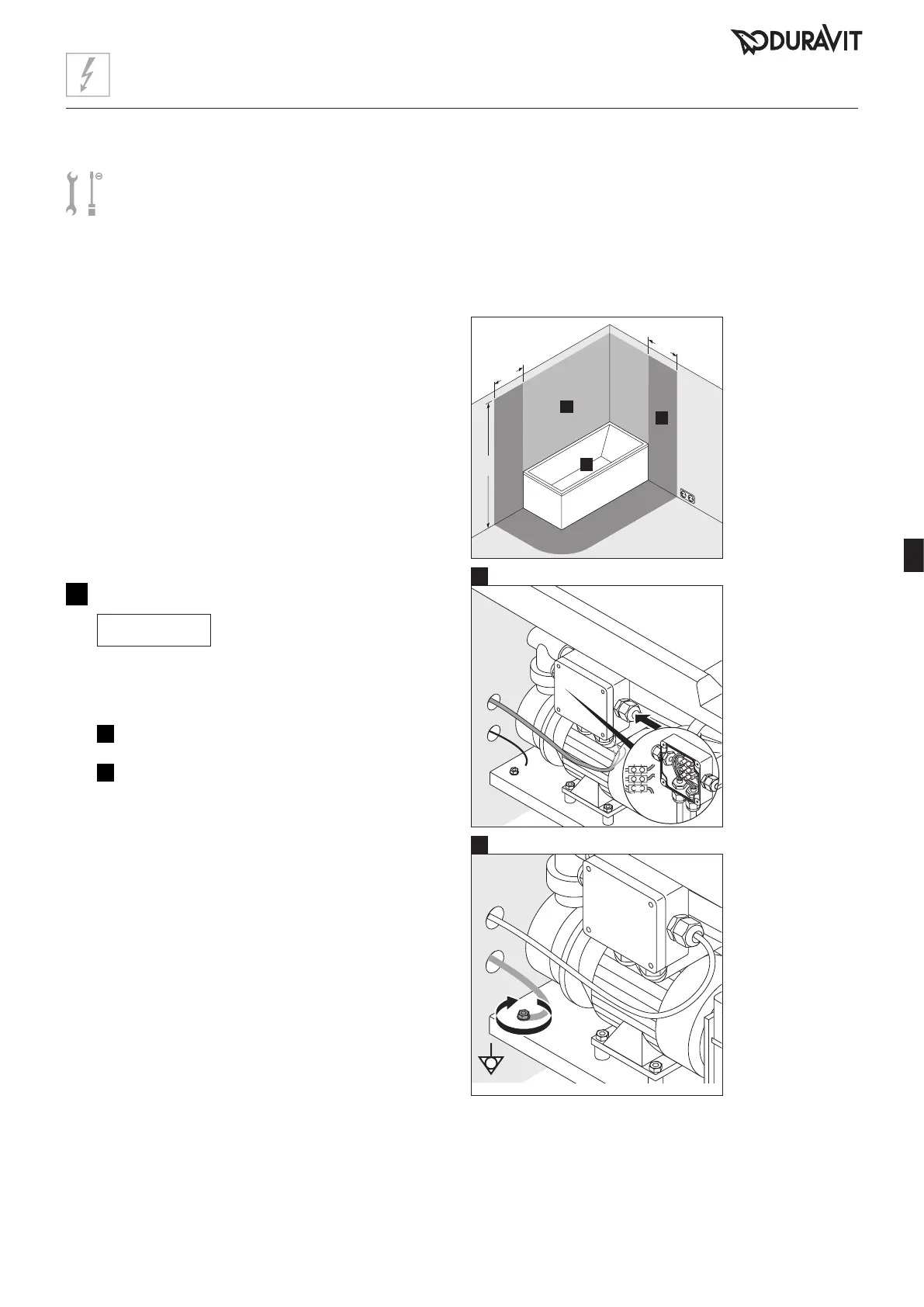

Elektripaigaldustööd
L
N
PE
12
Mullivanni ühendamine (joonis 12)
TEATE
Vale montaaž võib põhjustada
talitlushäireid!
> Juhtmeid ei tohi juhtmeköidistega kokku köita.
> Toitekaablit ei tohi paigaldada paralleelselt
juhtkaablitega.
I
Ühendage toitekaabel võrgupistikupessa.
II
Ühendage potentsiaaliühtlustamise juhe
mullivanni külge.
* või kõige
kõrgema
statsionaarse
dušiotsiku / vee
väljavooluava
kõrgus; vastavalt
sellele, mis on
kõrgem
Eelpaigaldustööd
> Statsionaarse toitekaabli paigaldamine:
• ühendage ette eraldi kaitse ja rikkevoolu-kaitselüliti
(RCD)
• eellülitage kogu vooluringi lahutav pealüliti etteantud
kaitsetsoonidest(0–2) väljapoole
• jätke toitekaabli ots 3000mm pikkuselt välja
> Paigaldage juhtmestik potentsiaaliühtlustuse jaoks:
• jätke toitekaabli ots 3000mm pikkuselt välja
Kaitsetsoonid DIN VDE 0100-701 järgi
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220–240V AC
76xxxx xx x xx xx06: 60 Hz, 220–240V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Voolutoide
Kaitse
RCD
II
I
