DURAVIT Blue Moon - Električna Inštalacija

sl
WH_M_BlueMoon_FST_with panel/15.11.1 43
Električna inštalacija
L
N
PE
12

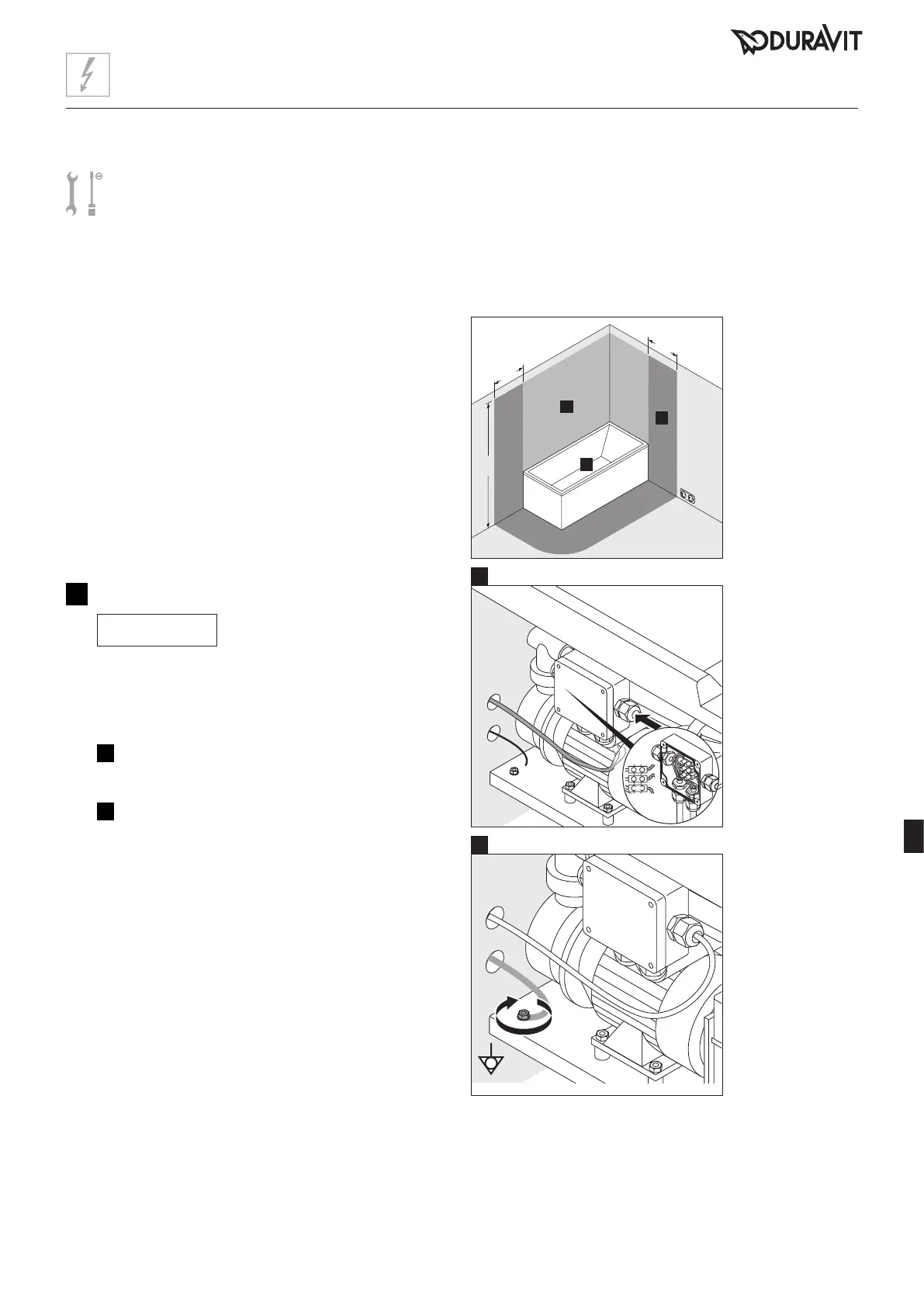

Priključite masažno kad (slika 12)
OBVESTILO
Motnje delovanja zaradi napačne
montaže!
> Ne povezujte napeljave v snop s kabelskimi
vezicami.
> Dovodni kabel ne sme biti položen vzporedno s
krmilnimi kabli.
I
Priključite dovodni kabel na omrežno priključno
dozo.
II
Priključite vod za izravnavo potencialov na
masažno kad.
* ali višina
najvišje ležeče
fiksno nameščene
pršilne glave /
izlivnega mesta;
kar je višje
Predinštalacija
> Položite fiksni dovodni napajalni kabel:
• predvklopite ločeno varovalko in zaščitno napravo za
okvarni tok (RCD)
• povežite glavno stikalo, ločljivo na vseh polih, v
območju izven predpisanih zaščitnih območij (0 - 2)
• ven naj gleda 3 000 mm dovodnega kabla
> Položite vodnik za izenačitev potenciala:
• ven naj gleda 3 000 mm kabla
Zaščitna območja po DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Oskrba s tokom
Varovalka
RCD
II
I
