Elektrk tessatı
12

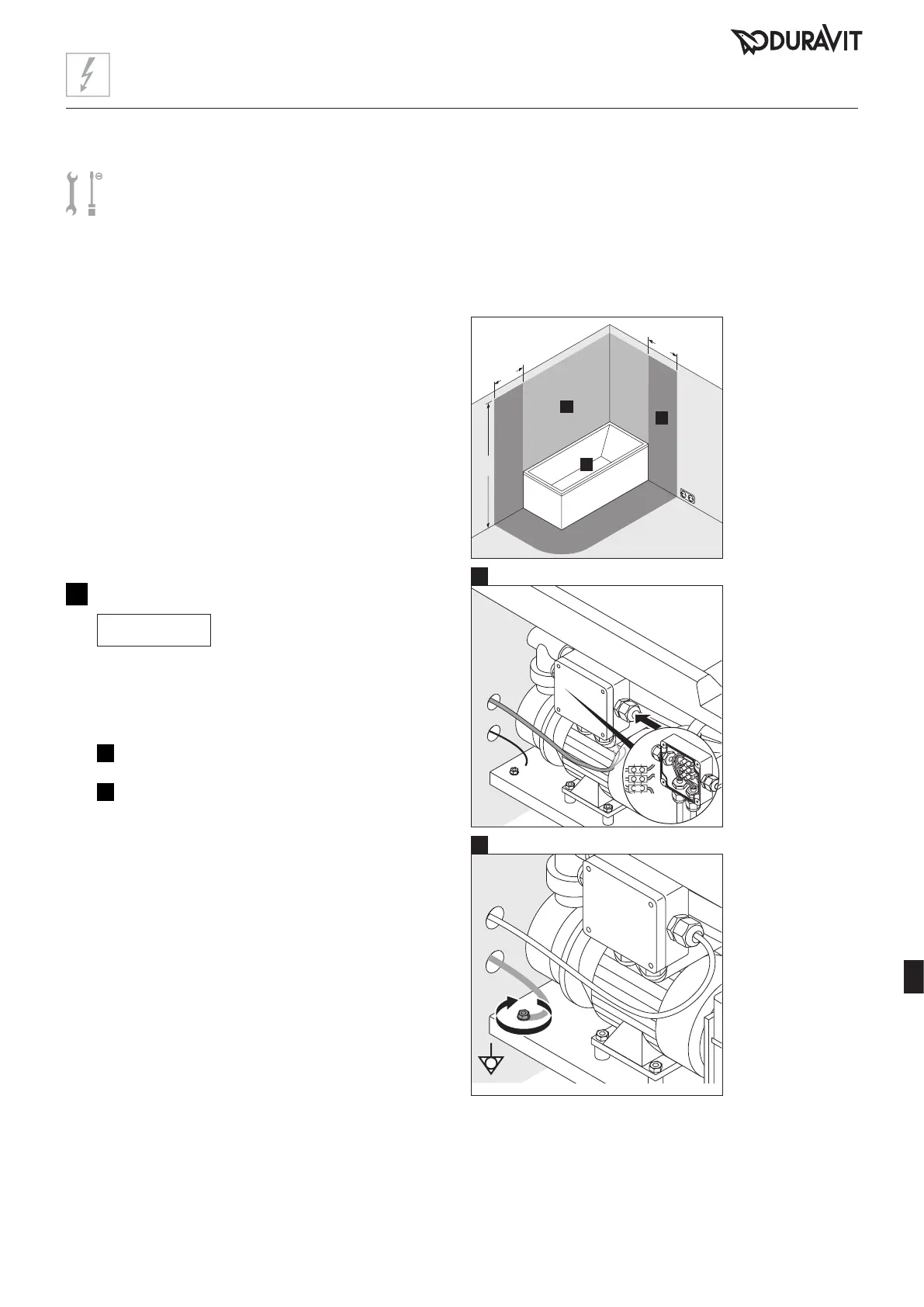

Masajlı küvetin bağlanması (Grafik 12)
UYARI
Yanlış montajdan dolayı fonksiyon
arızaları!
> Kabloları, kablo bağlama klipsleriyle birbirine
bağlamayınız.
> Besleme kablosunu kontrol kablolarına paralel
olarak döşemeyiniz.
I
Besleme kablolarını elektrik prizine takınız.
II
Potansiyel dengeleme kablosunu masajlı küvete
bağlayınız.
* veya sabit
olarak monte
edilmiş duş
başlığının/
su çıkışının
yüksekliği;
hangisinin
daha yüksekte
olduğuna bağlı
olarak
Ön Kurulum
> Elektrik beslemesi için sabit döşenmiş besleme kabloları
döşeyiniz:
• Her bir besleme hattının kendine ait sigortası ve
kaçak akım rölesi (RCD) bulunmalıdır
• Öngörülen koruma bölgeleri (0 - 2) dışında tüm
kutuplardaki bağlantıyı kesen bir ana şalter monte
edilmelidir
• Besleme hattı 3000 mm kadar dışarı sarkmalıdır
> Potansiyel dengeleme hattının döşenmesi:
• Potansiyel dengeleme hattı 3000 mm kadar dışarı
sarkmalıdır
DIN VDE 0100-701 standardına göre koruma bölgeleri
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Akım beslemesi
Sigorta
RCD
