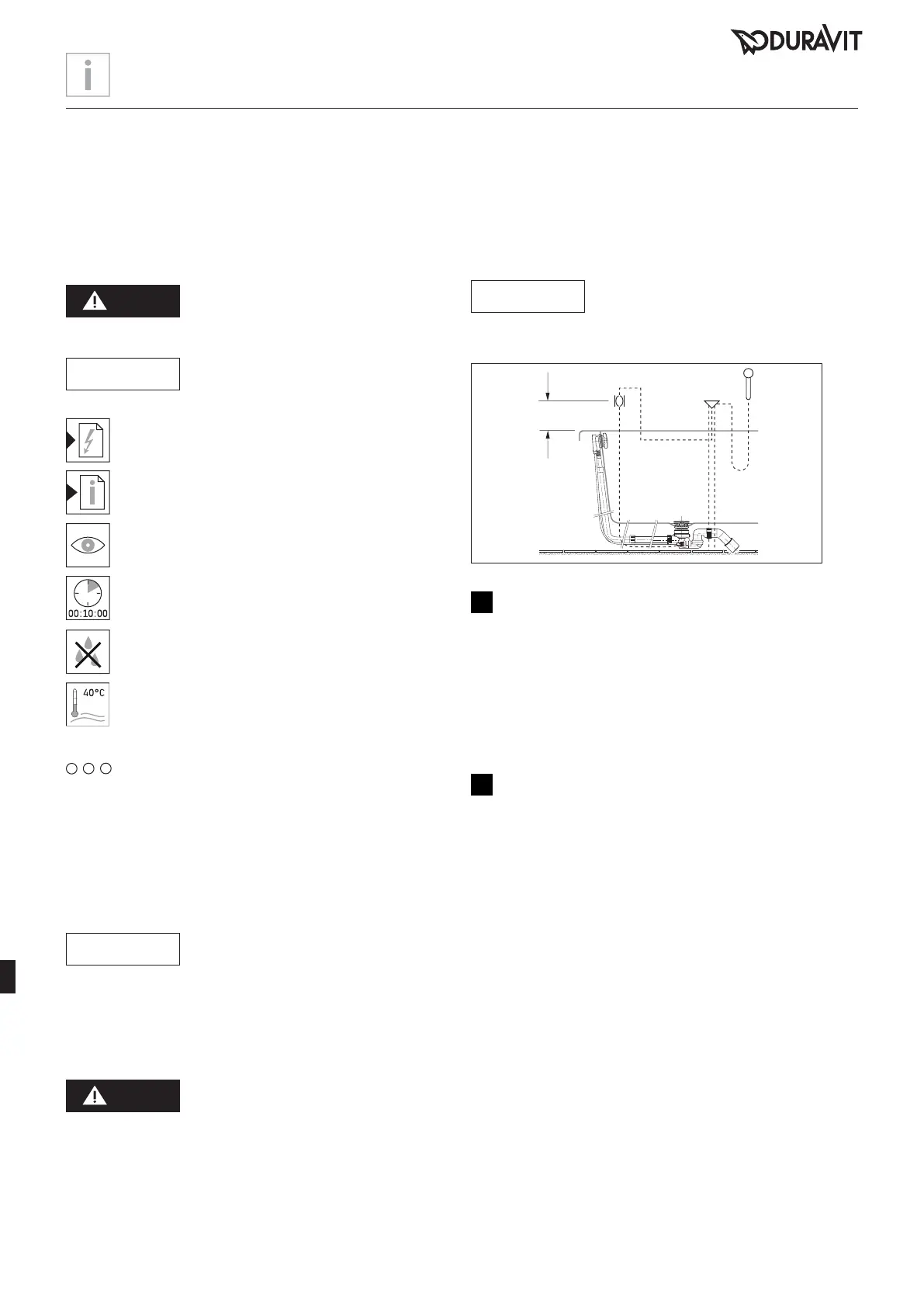

DURAVIT Blue Moon - Page 50

tr
Önemli bilgiler
Montaj kılavuzuyla ilgili
Bu montaj kılavuzu Duravit masajlı küvetn bir parçasıdır
ve montajdan önce titizlikle okunmalıdır.
Sinyal kelimelerinin ve sembollerin açıklaması
TEHLİKE
Önlenmediğinde ölüme veya kalıcı
hasarlara neden olabilen tehlikeli bir
durumu tarif etmektedir.
UYARI
Kişi ile ilgili olmayan hasar durumlarını
tarif etmektedir.
Elektrik tesisatı bölümüne işaret etmektedir
Bu bölümdeki montaj bilgisine işaret etmektedir
Gözle kontrol etme talebi
(örn. çizikler bakımından)
Süresinin belirtilmesi (örn. 10 dakika)
Sızdırmazlığı kontrol etme talebi
Isının belirtilmesi
Kumanda ünitesi
(sayısı masaj sistemine bağlıdır)
Hedef Kitlesi ve Özellikleri
Masajlı küvet sadece meslek eğitimi görmüş sıhhi
tesisatçılar ve yetkili servisler tarafından monte edilmelidir.
Elektrik tesisatı sadece meslek eğitimi görmüş sıhhi
tesisatçılar ve yetkili servisler tarafından monte edilmelidir.
UYARI
Ürün ve/veya maddi hasarlar riski!
> Yerel tedarik kurumlarının montaj hükümlerine
ve ülkelere özgü standartlara mutlaka uyulması
gerekmektedir.
Güvenlik uyarıları
TEHLİKE
Elektrik çarpmasından dolayı hayati
tehlike!
> Masajlı küvetin bileşenlerini SÖKMEYİNİZ.
Montaj bilgileri
Montajdan önce ön montaj veri formlarına dikkat ediniz.
Bunları internetten www.duravit.com adresinden
yükleyebilirsiniz.
UYARI
Tabandan su girişli küvetlerde, kurulum
yerinde bir boru kesicisinin bulunması
zorunludur. (DIN EN 61770 + 1717)
> Montaj şemasını dikkate alın.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
16
Masaj sstemn kontrol ednz (Grafk 16)
> Masaj sstemn 10 dakka süreyle çalıştırınız:
yoğunluk kademel devrdamlerde bunların br
devr tamamlamasını bekleynz.
> Küvetn çne su doldurunuz, 10 dakka bekleynz.
> Sızdırmazlık yönünden kontrol ednz.
> Uyarlamalar gerekl olduğunda, kontrol şlemn
tekrarlayınız.
19
Müdahale kapağı (Grafk 19)
> Küvet panelnn bakım çn açılıp söküleblmes
gerekmektedr.
> Bakım çn panel br vakumlu emc le çıkartınız.
(Freestandng masajlı küvetler çn montaj set
sparş numarası: 790850 00 0 00 0000)
