WH_M_BlueMoon_FST_with panel/15.11.1 13

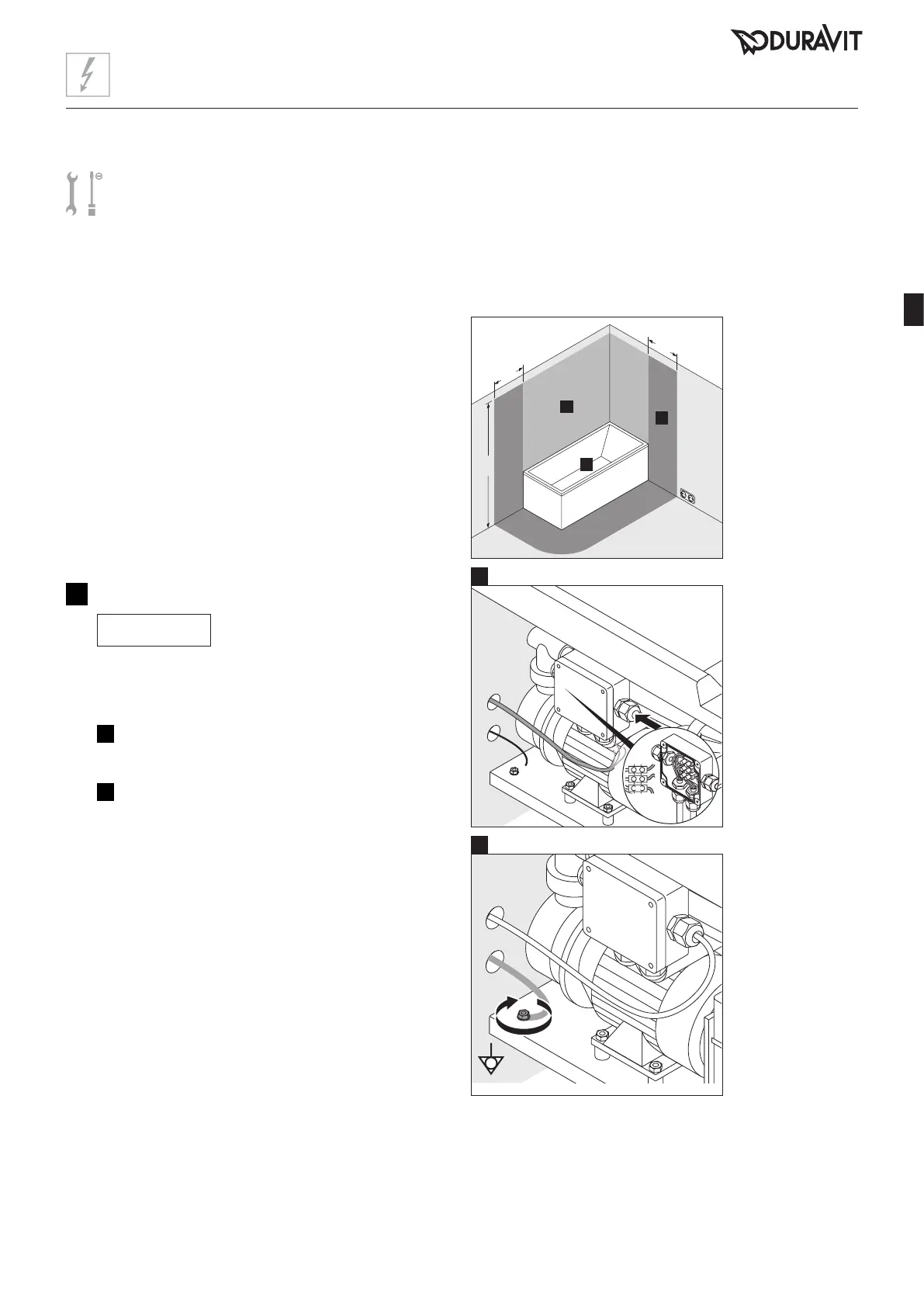

Instalación eléctrica
L
N
PE
12
Fijar el sistema de hidromasaje (imagen 12)
AVISO
¡Fallos de funcionamiento por un
montaje incorrecto!
> No atar los cables juntos con una brida.
> No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
* o la altura
del rociador
superior/salida
de agua situada
a mayor altura,
dependiendo de
lo que esté más
arriba
Preinstalación
> Colocar el cable para el suministro eléctrico bien fijado:
• interruptor diferencial con corriente de ruptura
nominal (RCD)
• instalar un interruptor principal omnipolar fuera de
las zonas de seguridad (0 - 2)
• dejar que el cable de alimentación sobresalga
3.000mm
> Instalar un cable para conexión equipotencial:
• dejar que el cable de alimentación sobresalga
3.000mm
Zonas de protección según la norma DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Alimentación eléctrica
Interruptor diferencial
RCD
II
I
