WH_M_BlueMoon_FST_with panel/15.11.1 37

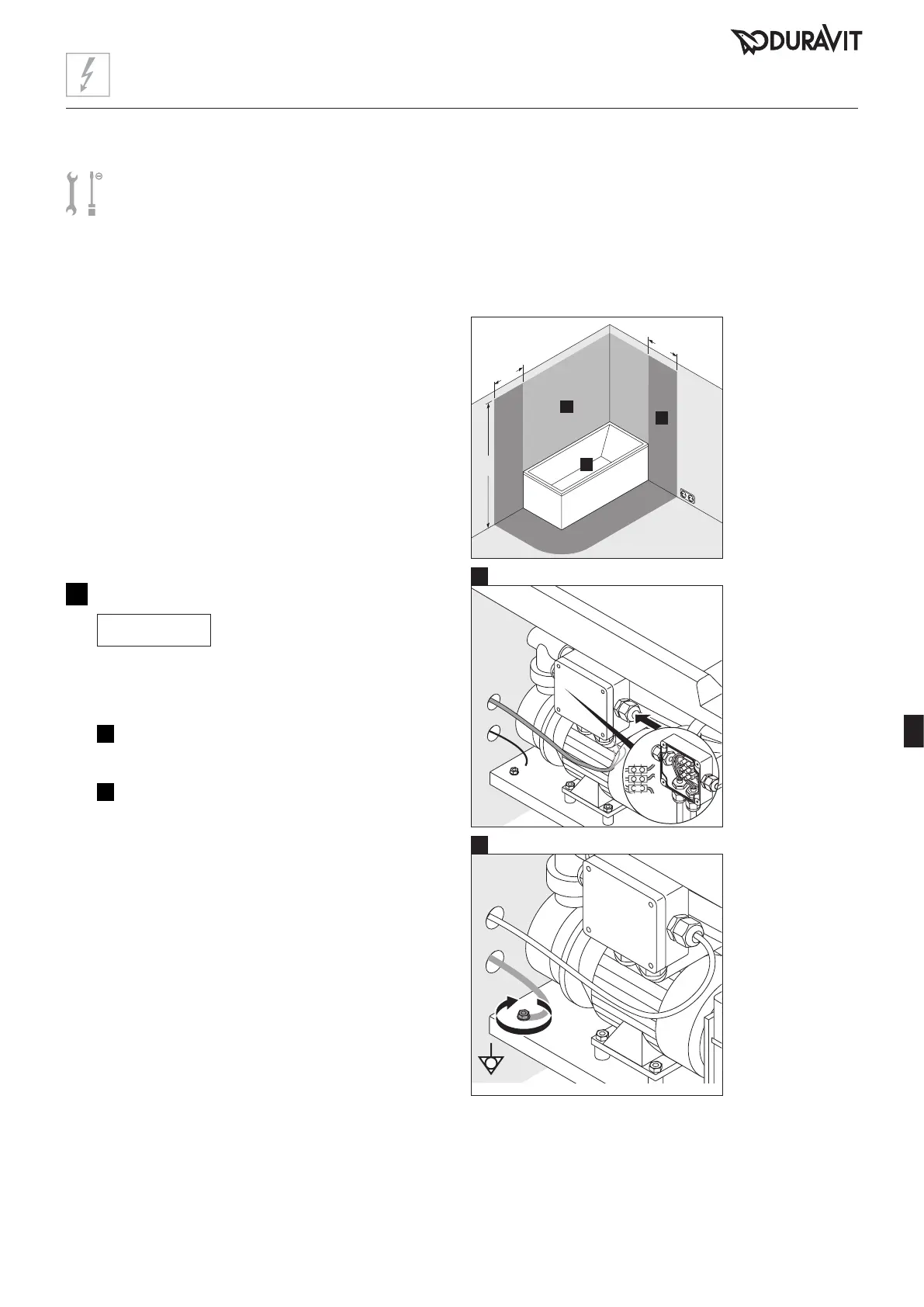

Elektromos telepítési munkák
L
N
PE
12
Whirl kád csatlakoztatása (12. ábra)
FELHÍVÁS
Működési zavar hibás
összeszerelés miatt!
> A vezetékeket ne fogja össze kábelkötözővel.
> A betápláló vezetékeket ne vezesse a
vezérlővezetékekkel párhuzamosan.
I
A betápláló vezetékeket csatlakoztassa a hálózati
csatlakozó dobozhoz.
II
A potenciálkiegyenlítő vezetékeket csatlakoztassa
a Whirl kádhoz.
* vagy a
legmagasabb
rögzített
zuhanyrózsa/
vízlefolyó
magassága; attól
függően, hogy
melyik magasabb
Előszerelés
> Rögzített betáp vezeték kialakítása áramellátás céljára:
• kössön a kád elé külön biztosítót és hibaáram-
védőkapcsolót (RCD)
• összes pólust leválasztó főkapcsoló előkapcsolása a
megadott védelmi zónákon (0 - 2) kívül
• Hagyjon kilógni 3000 mm betáp vezetéket
> A potenciál-kiegyenlítő vezeték lefektetése:
• Hagyjon kilógni 3000 mm vezetéket
Védelmi zónák DIN VDE 0100-701 szerint
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Áramellátás
Biztosítás
RCD
II
I
