DURAVIT Blue Moon - 电气安装

zh
II
I
WH_M_BlueMoon_built-in/15.11.1 53

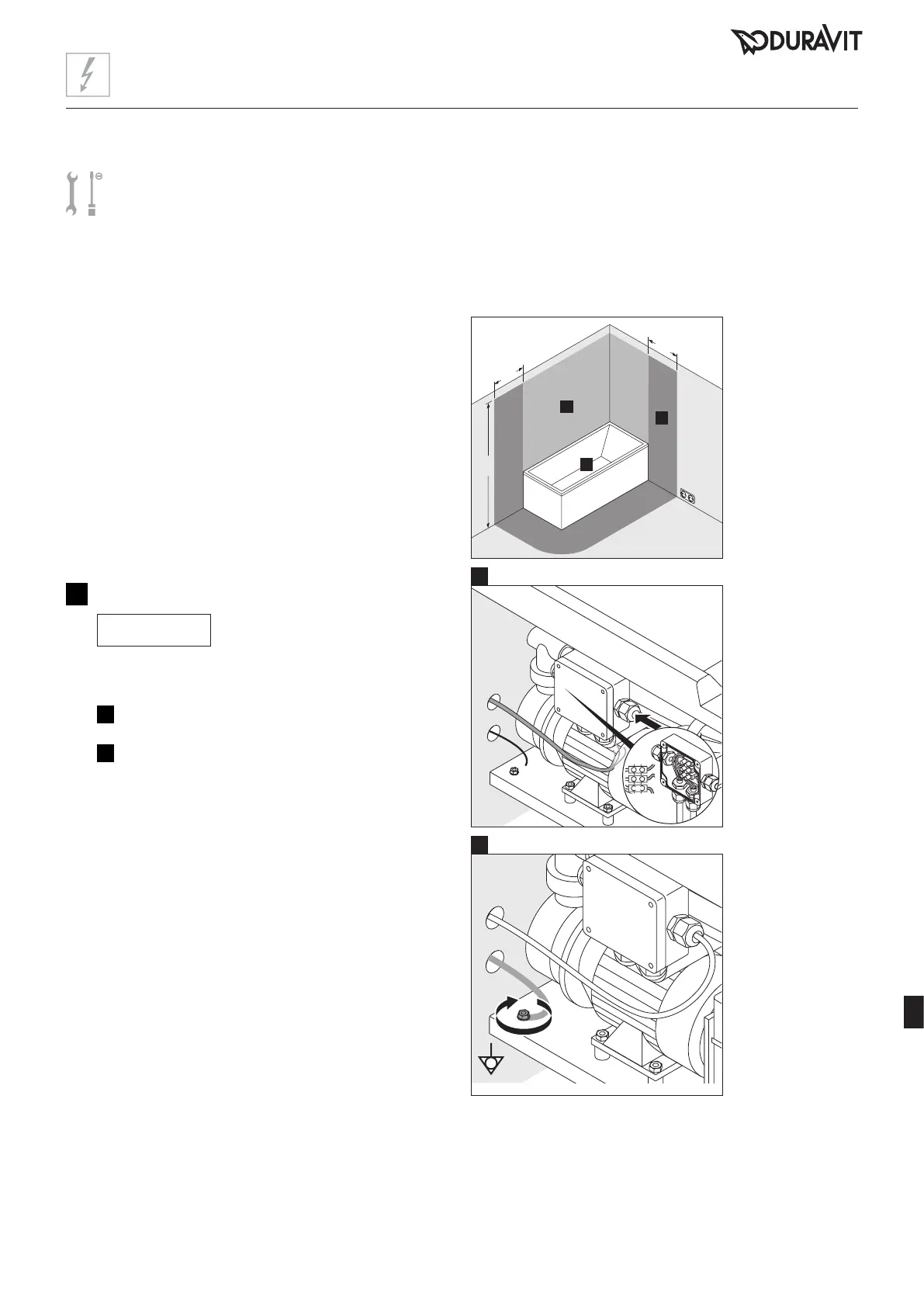

电气安装
L
N
PE
12
连接按摩浴缸（图 12）
公告
错误安装可能导致功能损坏！
﹥ 请勿使用电缆扎带将电线扎在一起。
﹥ 请勿将引线与控制电线平行铺设。
I
将引线连接至电源插座。
II
将等电位线连接至按摩浴缸。
* 或固定安装的淋
浴喷头/出水口的
最大高度；以最大
高度为准
预先安装
﹥ 铺设固定的电源引线：
• 预接通单独的保险装置和故障电流保护装置 (RCD)
• 在规定的保护区域（0 - 2）之外串接全相分离式主开
关
• 引线露在外面的部分应长达 3000 mm
﹥ 铺设电位补偿导线：
• 电线露在外面的部分应长达 3000 mm
依据 DIN VDE 0100-701 标准的保护区域
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
= 30 mA
电源
保险装置
RCD
