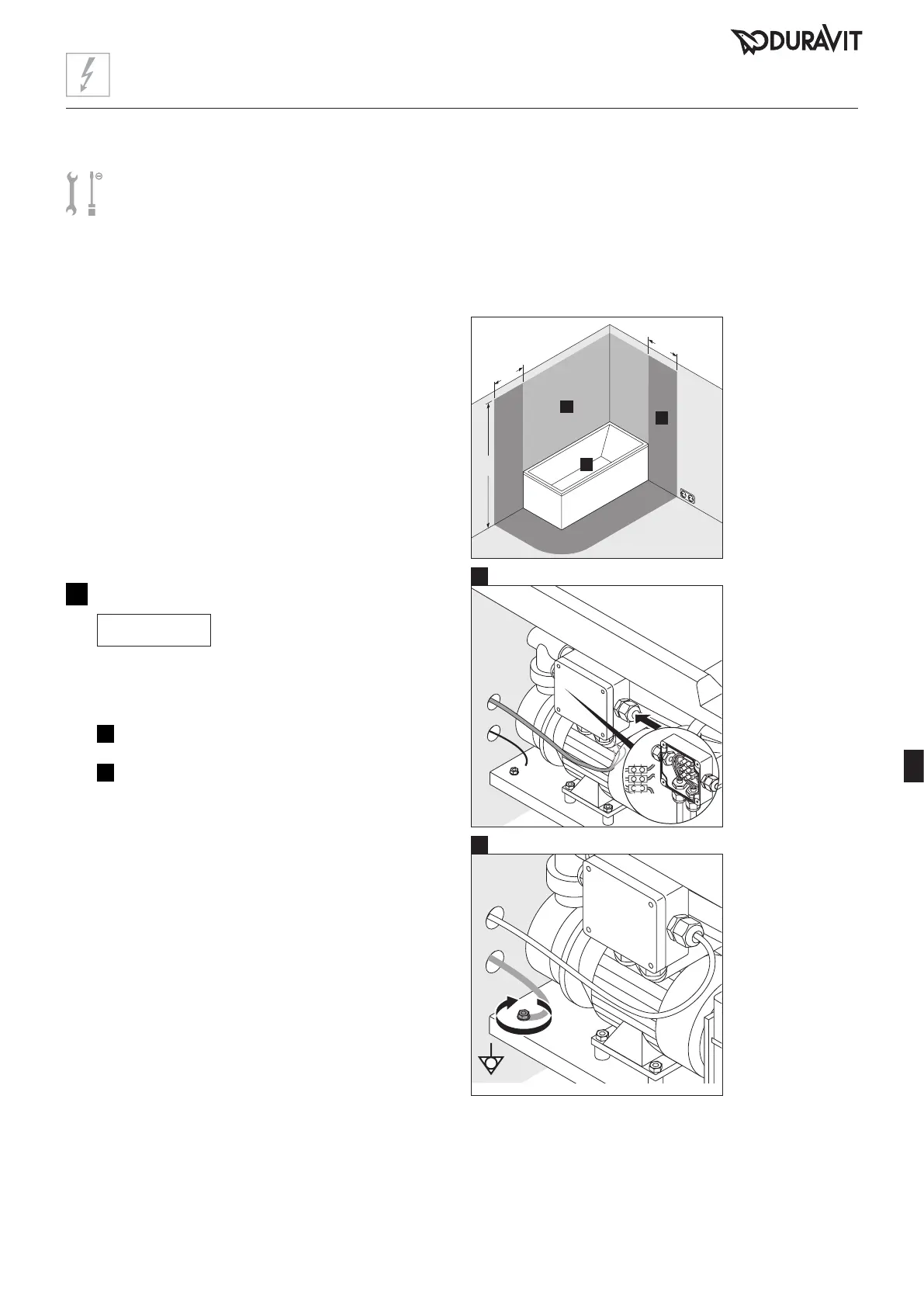

Elektroinstalacija
L
N
PE
12
Priključite hidromasažnu kadu (slika 12)
POZOR
Smetnje u funkciji zbog pogrešne
montaže!
> Vodove ne vežite vezicama za kabel.
> Dovod ne postavljajte paralelno s vodovima za
upravljanje.
I
Dovod priključite na utičnicu za napajanje.
II
Priključite vod za izjednačenje potencijala na
hidromasažnu kadu.
* ili najviša točka
čvrsto postavljene
tuš glave/ odvoda
vode; ovisno, što
je više
Predinstalacija
> Postavljanje fiksnog voda za opskrbu električnom
energijom:
• u mreži spojiti odvojeni osigurač i zaštitnu nadstrujnu
sklopku (RCD)
• predspojite glavni prekidač za svepolno isključenje
izvan propisanih zaštitnih zona (0 - 2)
• ostavite da viri 3 000 mm dovoda
> Položiti vod za izjednačenje potencijala:
• ostavite vod da viri 3 000 mm van
Zaštitne zone prema DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Napajanje
Osigurač
RCD
II
I
