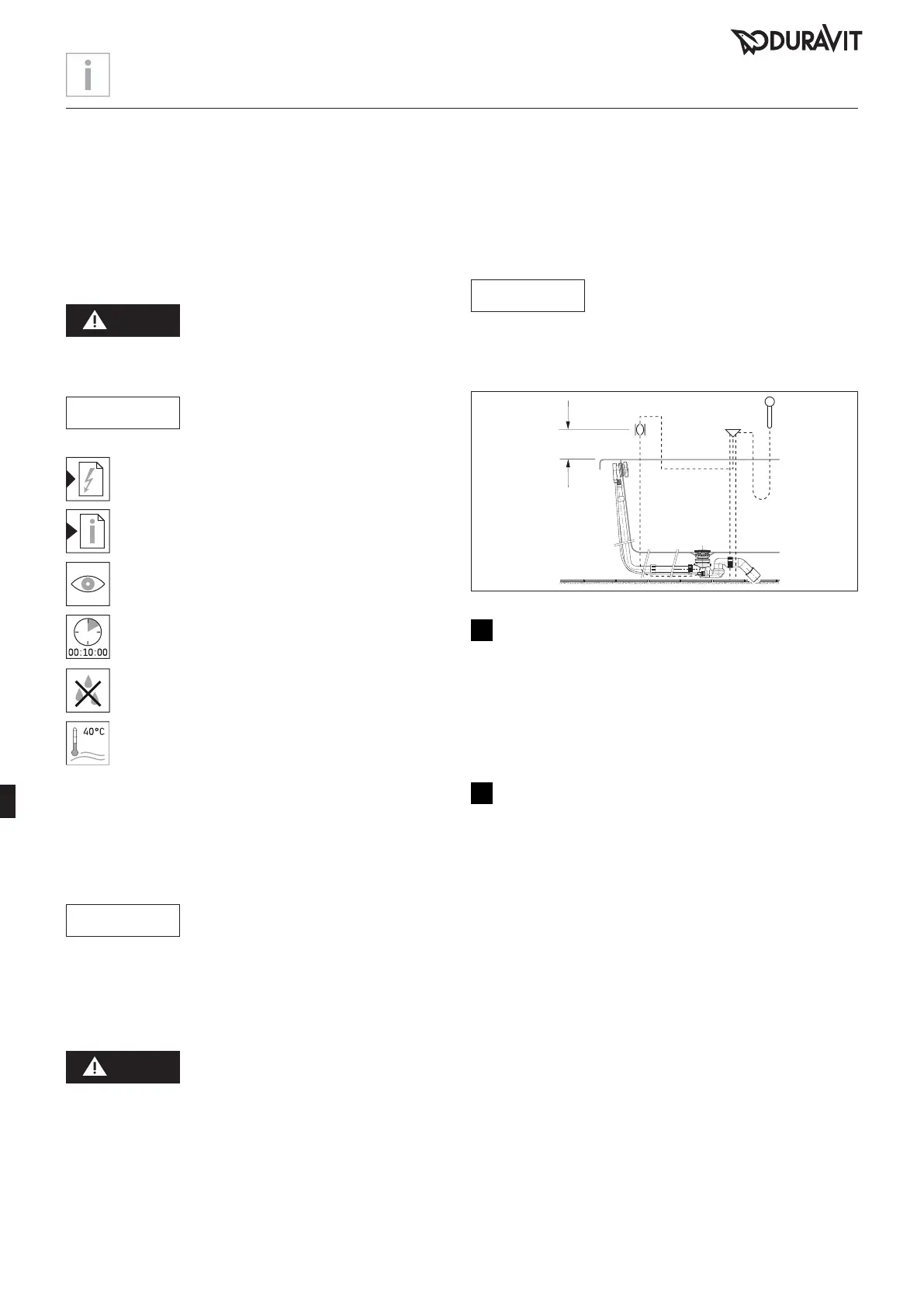

DURAVIT Blue Moon - Page 40

ro
Indicaii importante
Despre instrucţiunile de montaj
Aceste instrucţiuni de montaj sunt parte componentă a
căzii jacuzzi Duravit şi trebuie citite cu atenţie înainte de
montaj.
Explicaţia termenilor de atenţionare şi a simbolurilor
PERICOL
Descrie o situaie periculoasă,
care va conduce la deces sau daune
permanente în cazul în care nu va fi
evitată.
ATENŢIE
Descrie daune care nu privesc
persoane.
Trimitere la capitolul Instalaia electrică
Trimitere la indicaţia de montaj din acest capitol
Impunerea examinării (de ex. pe zgârieturi)
Specificaţie privind durata (de ex. 10 minute)
Impunerea verificării etanşeităţii
Specificarea temperaturii
Grupul-ţintă şi calificarea
Montarea căzii jacuzzi este permisă numai instalatorilor
de instalaţii sanitare calificaţi. Instalarea electrică trebuie
realizată numai de către electricieni calificaţi.
ATENŢIE
Risc de daune la produs și/sau daune
materiale!
> Respectai toate prescripţiile de instalare ale
companiilor locale de utilităi, precum şi standardele
specifice ţării.
Indicaţii privind siguranţa
PERICOL
Pericol de electrocutare!
> NU demontaţi componentele căzii jacuzzi.
Indicaţii de montaj
Înainte de montaj, citiţi fişele tehnice de preinstalare.
Acestea pot fi descărcate pe internet de la adresa
www.duravit.com.
ATENŢIE
La căzi cu alimentare prin fundul căzii
trebuie prevăzută în mod obligatoriu
o supapă unisens cu evacuare forţată.
(DIN EN 61770 + 1717)
> Respectaţi schema de montare.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
16
Verificai sistemul jacuzzi (figura 16)
> Pornii sistemul jacuzzi pentru 10 minute:
în cazul circuitelor cu trepte de intensitate,
parcurgei o dată complet toate treptele.
> Lăsai apa în cadă și așteptai 10 minute.
> Verificai etanșeitatea.
> Dacă sunt necesare adaptări, repetai verificarea.
19
Deschizătură de inspectare (figura 19)
> Pentru inspectare, masca de cadă trebuie să fie
accesibilă și demontabilă.
> În vederea inspeciei, ridicai masca cu ajutorul
unei ventuze.
(Număr de comandă pentru setul de instalare
pentru căzile jacuzzi detașate: 790850 00 0 00
0000)
40 WH_M_BlueMoon_FST_with panel/15.11.1
