DURAVIT Blue Moon - Elinstallation

sv
WH_M_BlueMoon_FST_with panel/15.11.1 25

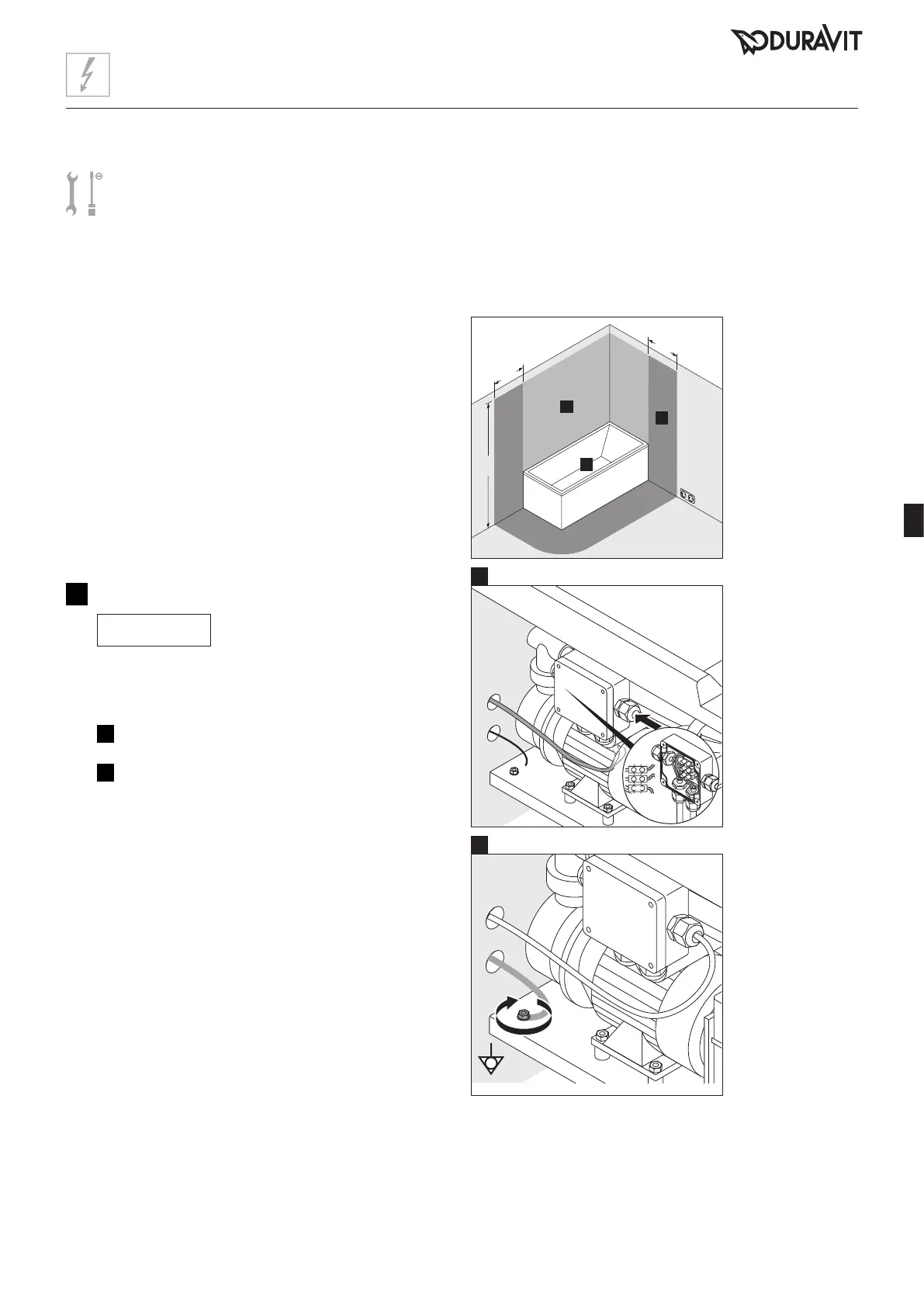

Elinstallation
L
N
PE
12
Anslut bubbelbadkaret (bild 12)
MEDDELANDE
Funktionsstörningar p.g.a.
felaktig montering!
> Bind inte samman ledningarna med kabelband.
> Dra inte matarledningen parallellt med
styrledningarna.
I
Anslut matarledningen till anslutningsdosan.
II
Anslut ledningen för potentialutjämning till
bubbelbadkaret.
* eller höjden
på det högst
placerade fasta
duschhuvudet/
vattenutloppet;
beroende på
vilket som sitter
högst
Förberedelser
> Dra en fast förlagd matarledning för strömförsörjning:
• anslut via separat säkring och jordfelsbrytare (RCD)
• anslut via allpolig huvudströmbrytare utanför de
angivna skyddszonerna (0-2)
• se till att matarledningen sticker ut 3 000 mm
> Dra ledning för potentialutjämning:
• se till att ledningen sticker ut 3 000 mm
Skyddszoner enligt DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Strömförsörjning
Avsäkring
RCD
II
I
