전기설비
L
N
PE
12

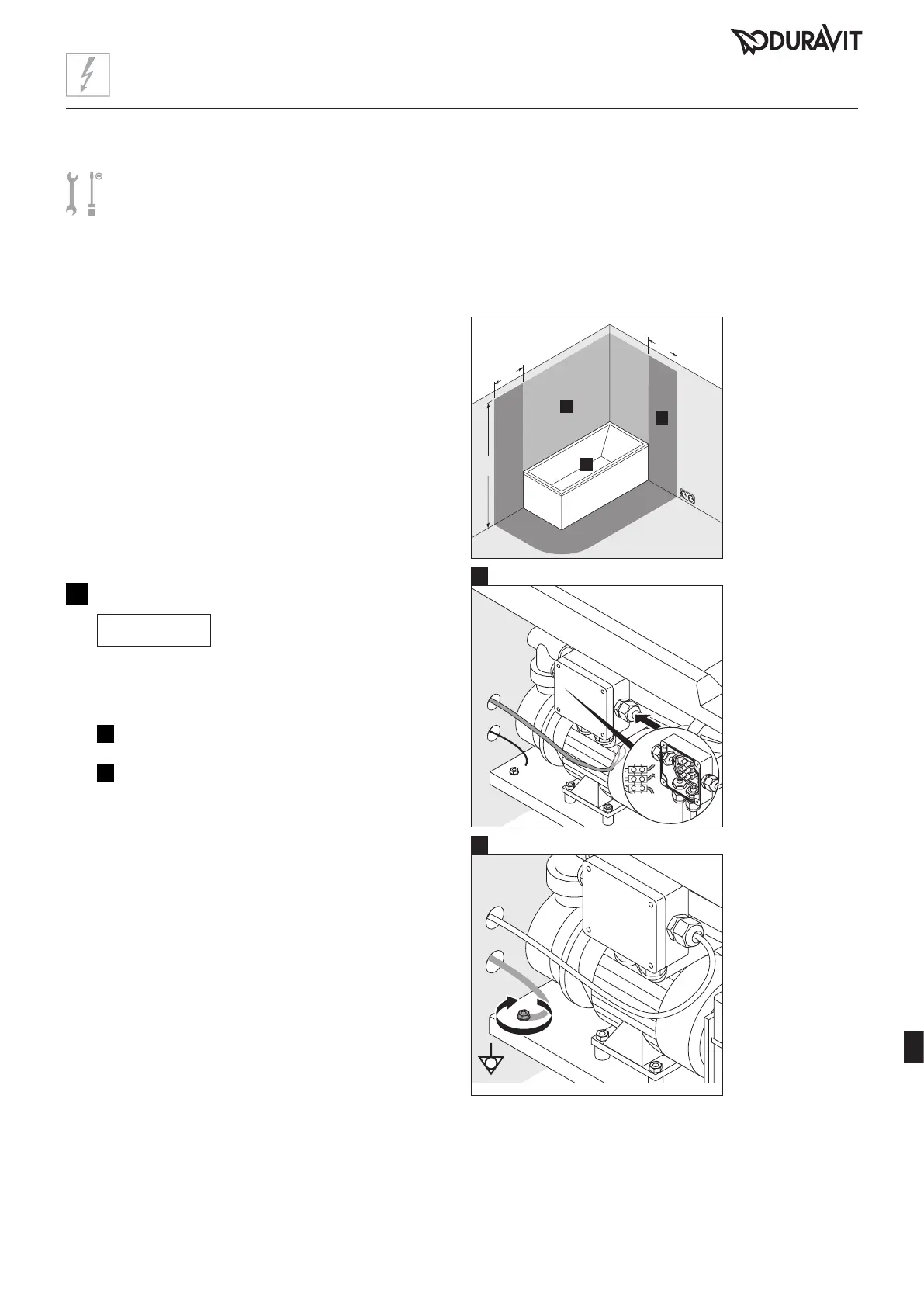

월풀 욕조 연결하기(그래픽 12)
공지사항
잘못된 설치로 인한 기능 장애!
> 라인을 케이블 바인더로 묶지 마십시오.
> 공급 라인을 제어 라인과 평행으로 배선하지
마십시오.
I
케이블을 전원 공급 장치 소켓에 연결하십시오.
II
등전위선을 월풀 욕조에 연결하십시오.
* 또는 가장 높게
설치된 샤워
헤드/물 배출구의
높이, 경우에 따라
더 높게 설치된
것.
설치 준비
> 전원 공급용 배선 케이블 설치:
• 별도의 안전 장치와 누전 차단기(RCD)를 회로에 연결
• 지정된 보호 영역(0 - 2)을 제외하고, 전극 분리된 메인
스위치 사전 연결
• 케이블을 3,000 mm 노출시키십시오.
> 등전위 케이블 배선:
• 라인을 3,000 mm 노출시키십시오.
DIN VDE 0100-701에 따른 보호 영역
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
전원 공급
안전장치
RCD
