Elektroinstalace
L
N
PE
12

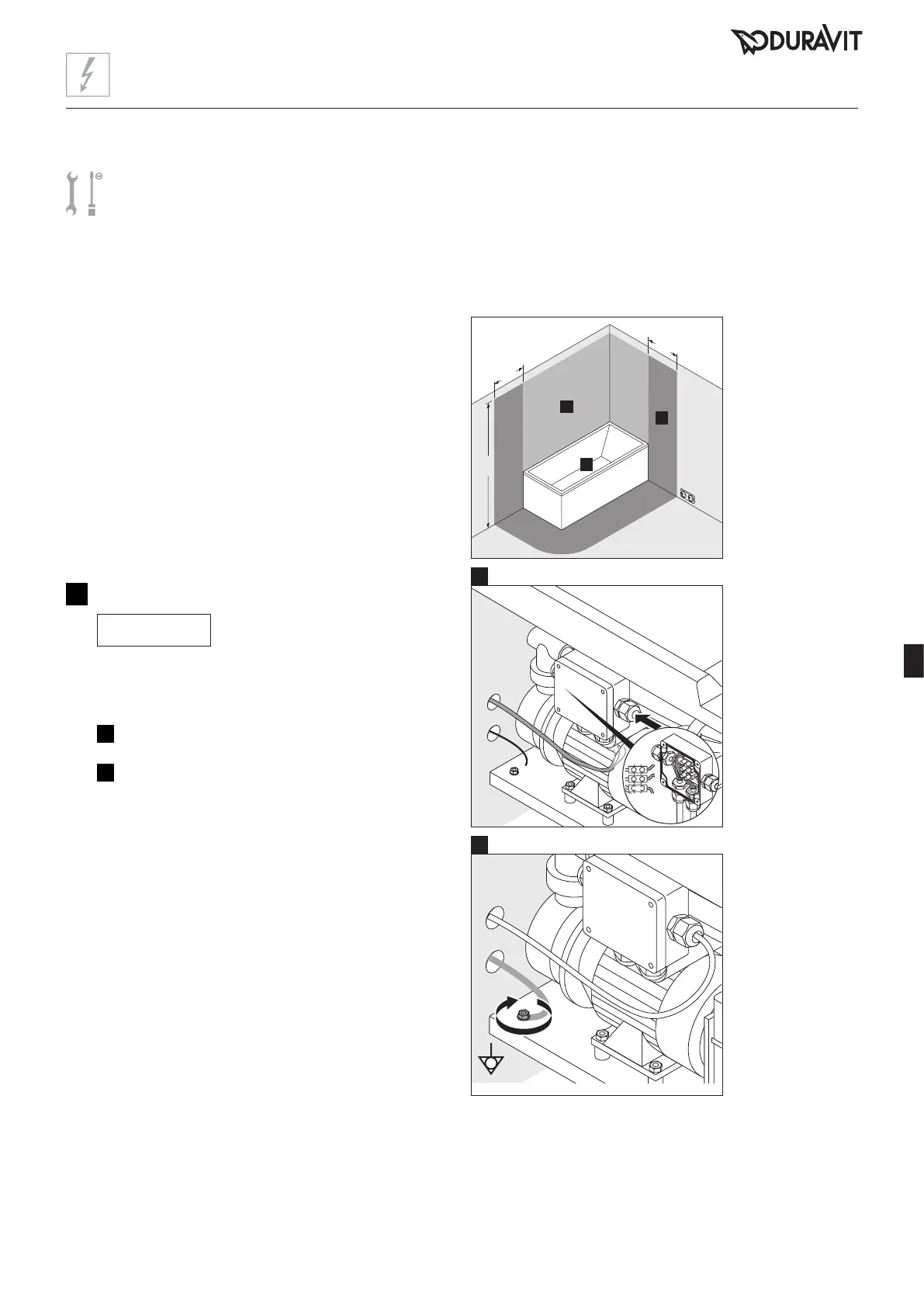

Připojení vířivé vany (obrázek 12)
OZNÁMENÍ
Funkční poruchy při nesprávné
montáži!
> Kabely nespojujte stahovacími pásky.
> Přívodní kabel nepokládejte paralelně s řídicími
kabely.
I
Přívodní kabel připojte do síťové krabice.
II
K vířivé vaně připojte kabel pro vyrovnání napětí.
* nebo výška
nejvyšší napevno
umístěné
sprchové hlavice
/ výpusti vody;
podle toho, co je
výš
Přípravné práce před instalací
> Připojte napevno přívodní kabel elektrického napájení:
• předřaďte zvláštní jištění a zařízení na ochranu před
chybným proudem (RCD)
• mimo předepsané ochranné zóny (0 - 2) zapojte
hlavní vypínač, který vypíná ve všech pólech
• nechte vyčnívat přívodní kabel o délce 3 000 mm
> Položte vedení pro vyrovnání napětí:
• nechte vyčnívat kabel o délce 3 000 mm
Ochranné zóny podle DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Napájení elektrickým proudem
Pojistka
RCD
