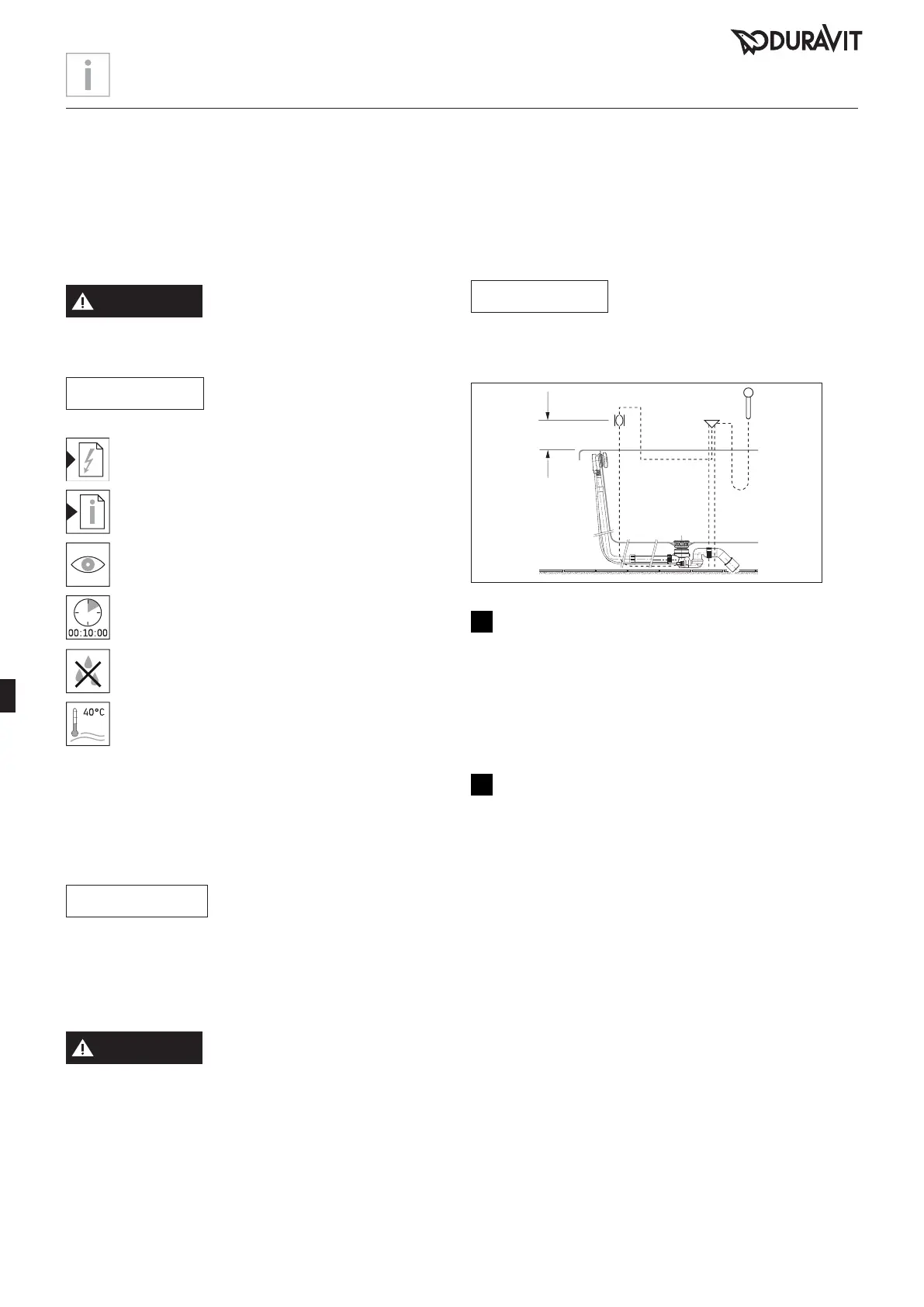

Dôležité upozornenia
Knávodu na montáž
Tento návod na montáž je súčasťou vírivej vane Duravit.
Pred montážou si ho dôkladne prečítajte.
Vysvetlenie signálnych slov asymbolov
NEBEZPEČENSTVO
Opisuje nebezpečnú situáciu, ktorá
môže mať za následok usmrtenie
alebo trvalé následky, a preto jej
treba predísť.
OZNÁMENIE
Opisuje škody, ktoré sa netýkajú
osôb.
Odkaz na kapitolu Elektrická inštalácia
Odkaz na montážny pokyn v tejto kapitole
Výzva na vizuálnu kontrolu (napr. škrabancov)
Údaj o dobe trvania (napr.10minút)
Výzva na kontrolu tesnosti
Údaj teploty
Cieľová skupina apožadovaná kvalifikácia
Vírivú vaňu môžu montovať iba vyškolení inštalatéri
sanitárnych zariadení. Elektrickú inštaláciu môžu
realizovať iba vyškolení elektroinštalatéri.
OZNÁMENIE
Riziko poškodenia výrobku a/alebo
vecných škôd!
> Bezpodmienečne rešpektujte inštalačné predpisy
miestnych dodávateľov energií, ako aj normy špecifické
pre danú krajinu.
Bezpečnostné pokyny
NEBEZPEČENSTVO
Ohrozenia života zásahom
elektrickým prúdom!
> NEDEMONTUJTE súčasti vírivej vane.
Montážne pokyny
Pred montážou si prečítajte technické listy
predinštalácie. Sú dostupné na stiahnutie na
internetovej stránke www.duravit.com.
OZNÁMENIE
V prípade vaní s prívodom na dne
je na mieste stavby nevyhnutnutné
nainštalovať prerušenie potrubia.
(DIN EN 61770 + 1717)
> Dodržujte schému inštalácie.
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
16
Skontrolujte systém vírivky (obr. 16)
> Systém vírivky zapnite na 10 minút:
Cykly s intenzívnymi stupňami raz kompletne
prebehnite.
> Vodu nechajte vo vani, vyčkajte 10 minút.
> Skontrolujte tesnosť.
> Pokiaľ sú potrebné úpravy, skúšku opakujte.
19
Revízny otvor (obr. 19)
> Obklad vane musí byť v prípade revízie prístupný
a demontovateľný.
> Pri revízii odstráňte obloženie pomocou
vákuového prísavného držiaka.
(Objednávacie číslo inštalačnej súpravy pre voľne
stojace vírivé vane:
790850 00 0 00 0000)
