DURAVIT Blue Moon - Instalação Eléctrica

pt
II
I
WH_M_BlueMoon_built-in/15.11.1 17

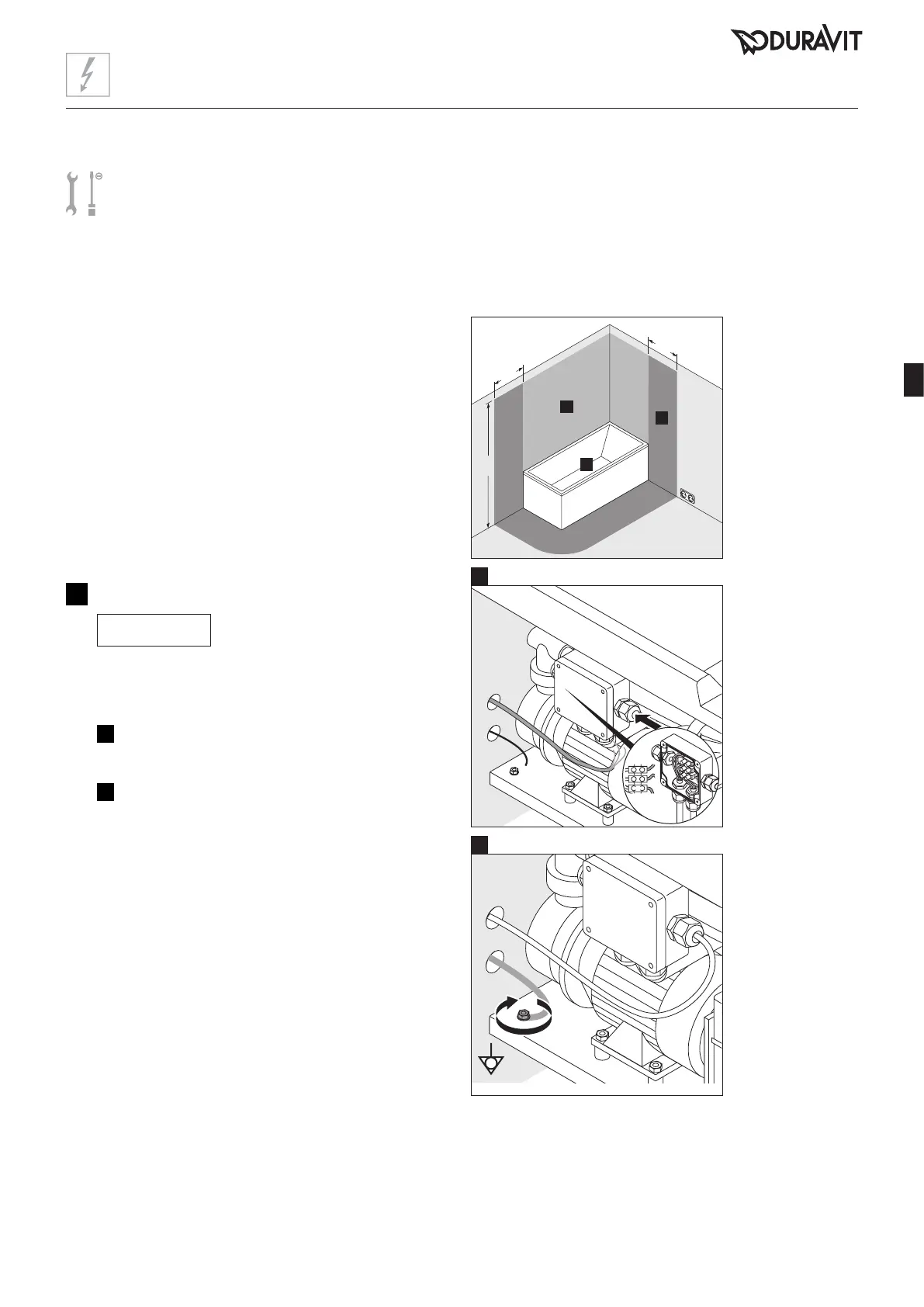

Instalação elétrica
L
N
PE
12
Conectar a banheira de hidromassagem (gráfico 12)
AVISO
Falhas de funcionamento devido
a uma montagem incorreta!
> Não amarrar os cabos com agrupadores de cabos.
> Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
elétrica.
II
Conectar o cabo de compensação de potencial à
banheira de hidromassagem.
* ou altura do
chuveiro/saída
de água, fixo,
mais alto; o que
for mais alto
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente elétrica:
• ativar previamente um disjuntor e um dispositivo
de proteção da corrente diferencial (RCD)
• instalar um interruptor multipolar, fora das zonas
de proteção previstas (0 - 2)
• Deixar o cabo de alimentação sobressair 3 000 mm
> Linha para equalização de potencial:
• Deixar o cabo sobressair 3 000 mm
Zonas de protecção conforme DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Alimentação de corrente
Disjuntor
RCD
