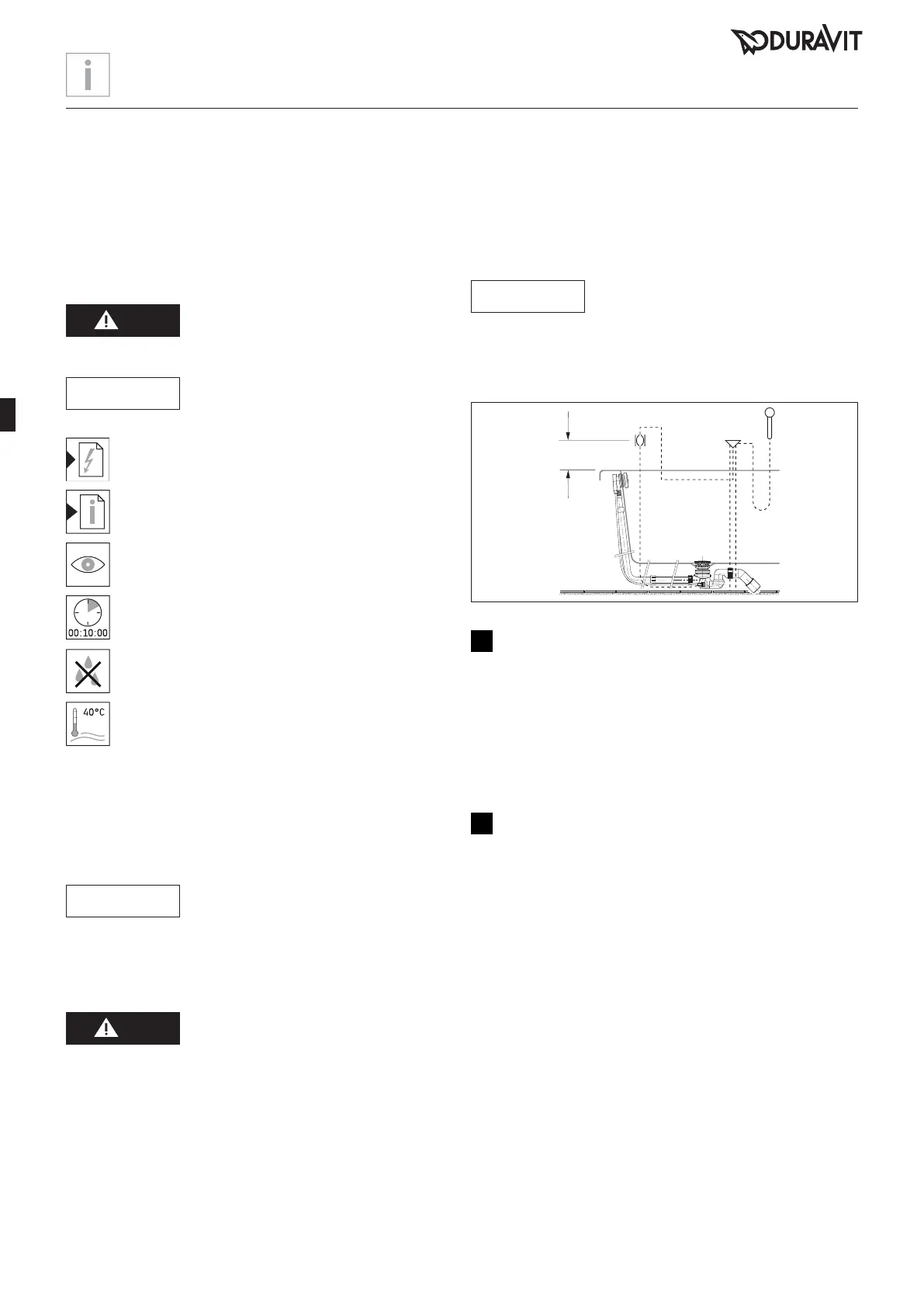

da
Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit-
spabadet og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE
Beskriver en farlig situation, som vil
medføre død eller permanent skade,
hvis den ikke undgås.
VARSEL
Beskriver skader, som ikke vedrører
personen.
Henvisning til kapitlet Elinstallation
Henviser til monteringsanvisning i dette kapitel
Opfordring til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Målgruppe og kvalifikationer
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
VARSEL
Risiko for produktskade og/eller
materiel skade!
> De lokale installationsforskrifter og landespecifikke
standarder skal altid overholdes.
Sikkerhedsforskrifter
FARE
Livsfare som følge af elektrisk stød!
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsvejledning
Følg forinstallationsdatabladene, før montering finder sted.
Disse kan downloades fra internettet under
www.duravit.com.
VARSEL
Ved kar med indløb i bunden SKAL
der installeres en rørafbryder på
anvendelsesstedet. (DIN EN 61770 +
1717)
> Se installationsskemaet
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
16
Spasystem kontrolleres (grafik 16)
> Tænd for spasystemet i 10 minutter:
Ved kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
19
Revisionsåbning (grafik 19)
> Panelet skal være tilgængeligt og kunne tages af
til revisionsarbejde.
> Til revision skal panelet fjernes med en
vakuumsuger.
(bestillingsnummer installationssæt til fritstående
spa-badekar: 790850 00 0 00 0000)
