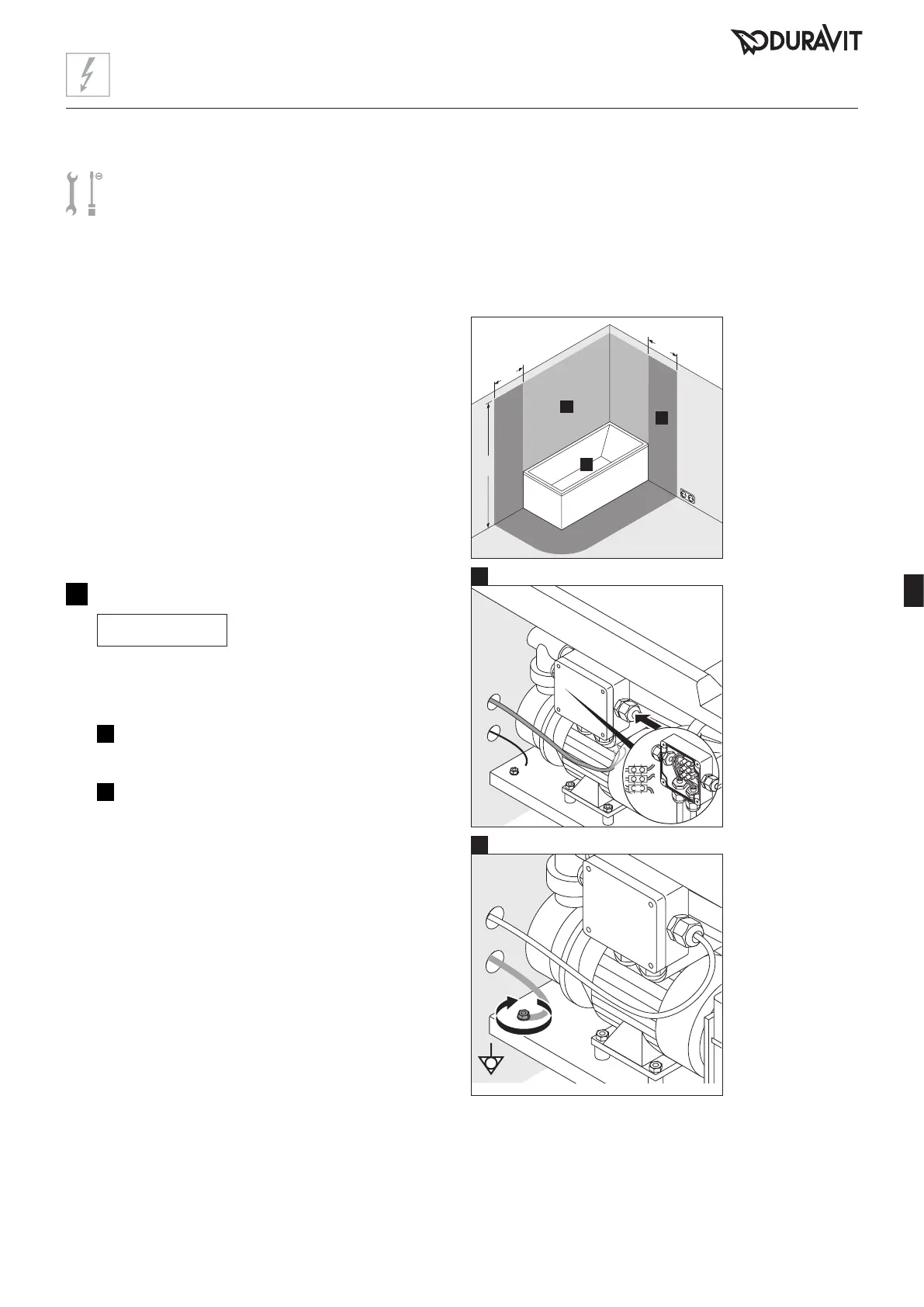

Instalacja elektryczna
L
N
PE
12
Podłączanie wanny zhydromasażem (rys. 12)
OGŁOSZENIE
Zakłócenia działania na skutek
nieprawidłowego montażu!
> Nie wiązać przewodów opaskami kablowymi.
> Przewodu zasilającego nie układać równolegle
zprzewodami sterowania.
I
Przewód zasilający podłączyć do gniazda
sieciowego.
II
Podłączyć przewód wyrównania potencjałów do
wanny zhydromasażem.
* albo wysokość
najwyższej
zamontowanej
na stałe głowicy
prysznicowej /
wylewki; zależnie
od tego, co jest
wyżej
Instalacja poprzedzająca montaż
> Ułożyć stały przewód zasilający:
• Uruchomić oddzielne zabezpieczenie i
układ zabezpieczający przed prądem
uszkodzeniowym (RCD)
• Zainstalować wyłącznik główny odłączający
wszystkie bieguny poza określonymi strefami
ochronnymi (0 - 2)
• Wyprowadzić przewód zasilający na 3000 mm
> Położyć przewód do wyrównania potencjału:
• Wyprowadzić przewód na 3000 mm
Strefy ochronne wg DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx xxx xx00: 50 Hz, 220 - 240 VAC
76xxxx xx xxx xx06: 60 Hz, 220 - 240 VAC
I
N
= 16 A
I
∆N
≤ 30 mA
Zasilanie elektryczne
Bezpiecznik
RCD
