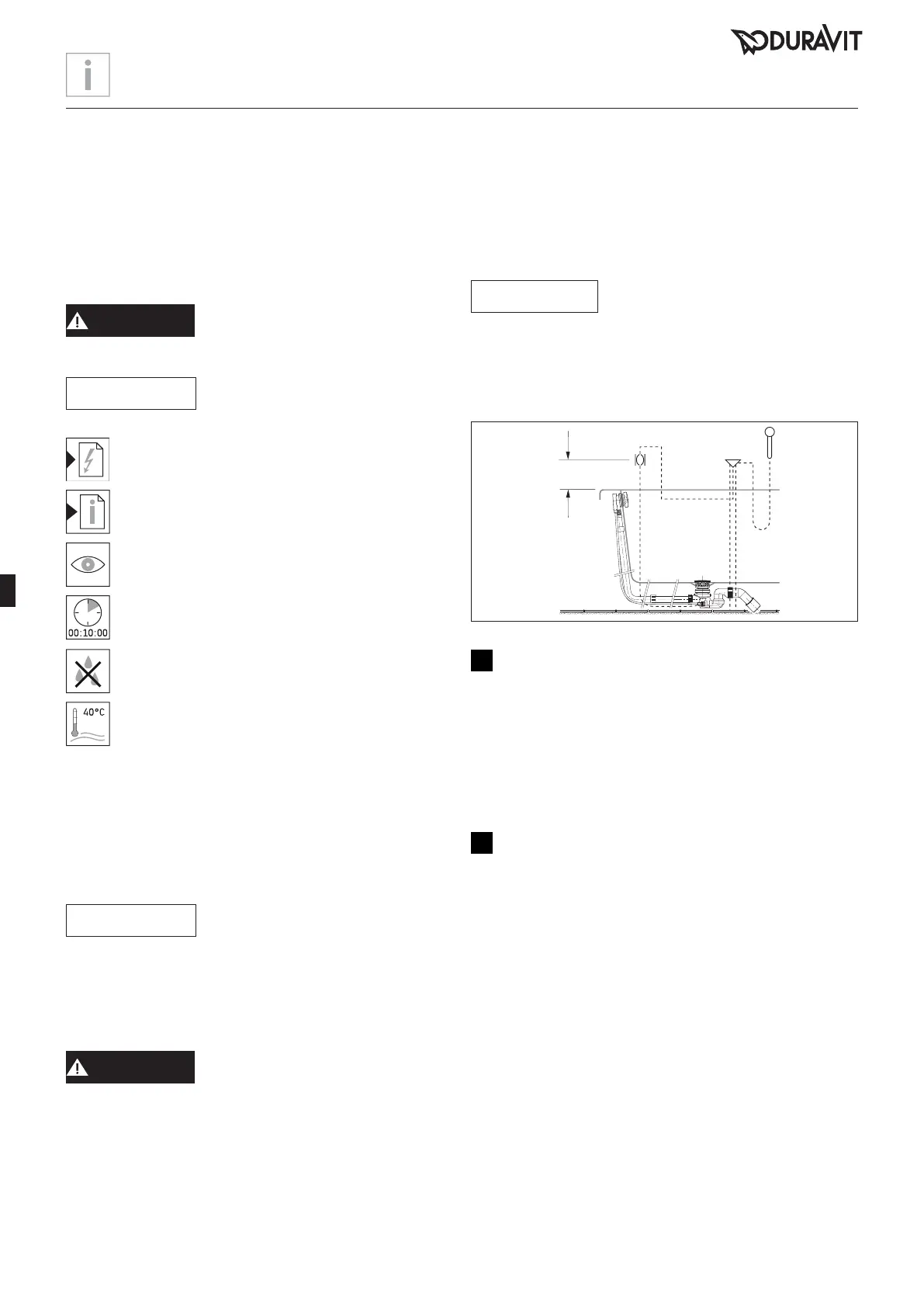

DURAVIT Blue Moon - Page 28

pl
Ważne informacje
Oinstrukcji montażu
Niniejsza instrukcja montażu jest dostarczana zwanną
zhydromasażem firmy Duravit. Przed rozpoczęciem
montażu należy dokładnie zapoznać się zjej treścią.
Objaśnienie haseł isymboli
NIEBEZPIECZEŃSTWO
Opisuje niebezpieczną sytuację, która
doprowadzi do śmierci lub trwałych
obrażeń, jeżeli nie uda się jej uniknąć.
OGŁOSZENIE
Opisuje szkody rzeczowe.
Odsyłacz do rozdziału Instalacja elektryczna
Odsyłacz do wskazówek montażowych
zawartych wtym rozdziale
Konieczna kontrola wzrokowa
(np. pod kątem zarysowań)
Określenie czasu (np. 10 minut)
Zalecane sprawdzenie szczelności
Określenie temperatury
Grupa docelowa ikwalifikacje
Wannę zhydromasażem mogą montować tylko
odpowiednio przygotowani instalatorzy sanitarni.
Instalacja elektryczna może być przeprowadzana
wyłącznie przez wykwalifikowanych elektromonterów.
OGŁOSZENIE
Ryzyko uszkodzenia produktu iszkód
rzeczowych!
> Instalacja musi być zgodna zwymogami lokalnych
dostawców mediów oraz standardami obowiązującymi
wdanym kraju.
Wskazówki dotyczące bezpieczeństwa
NIEBEZPIECZEŃSTWO
Zagrożenie życia na skutek porażenia
prądem!
> NIE DEMONTOWAĆ komponentów wanny
zhydromasażem.
Wskazówki montażowe
Przed montażem zapoznać się ze specyfikacjami
instalacyjnymi. Są one dostępne do pobrania wInternecie
na stronie www.duravit.com.
OGŁOSZENIE
Wprzypadku wanien zdopływem
wdnie bezwzględnie konieczny jest
montaż przerywacza rurowego (poza
zakresem dostawy). (DIN EN 61770 +
1717)
> Przestrzegać schematu montażowego
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
16
Sprawdzanie systemu hydromasażu (rys. 16)
> Włączyć system hydromasażu na 10 min:
w obiegach z regulacją intensywności sprawdzić
wszystkie poziomy.
> Napuścić wody do wanny, odczekać 10 min.
> Sprawdzić szczelność.
> Jeżeli konieczne są czynności dostosowawcze,
powtórzyć kontrolę.
19
Otwór rewizyjny (rys. 19)
> Obudowa wanny musi być dostępna, musi istnieć
możliwość zdjęcia jej w celach rewizyjnych.
> W celu rewizji zdjąć obudowę uchwytem
przyssawkowym.
(Numer katalogowy zestawu montażowego do
wolnostojących wanien z hydromasażem: 790850
00 0 00 0000)
28 WH_M_BlueMoon_FST_with panel/15.11.1
