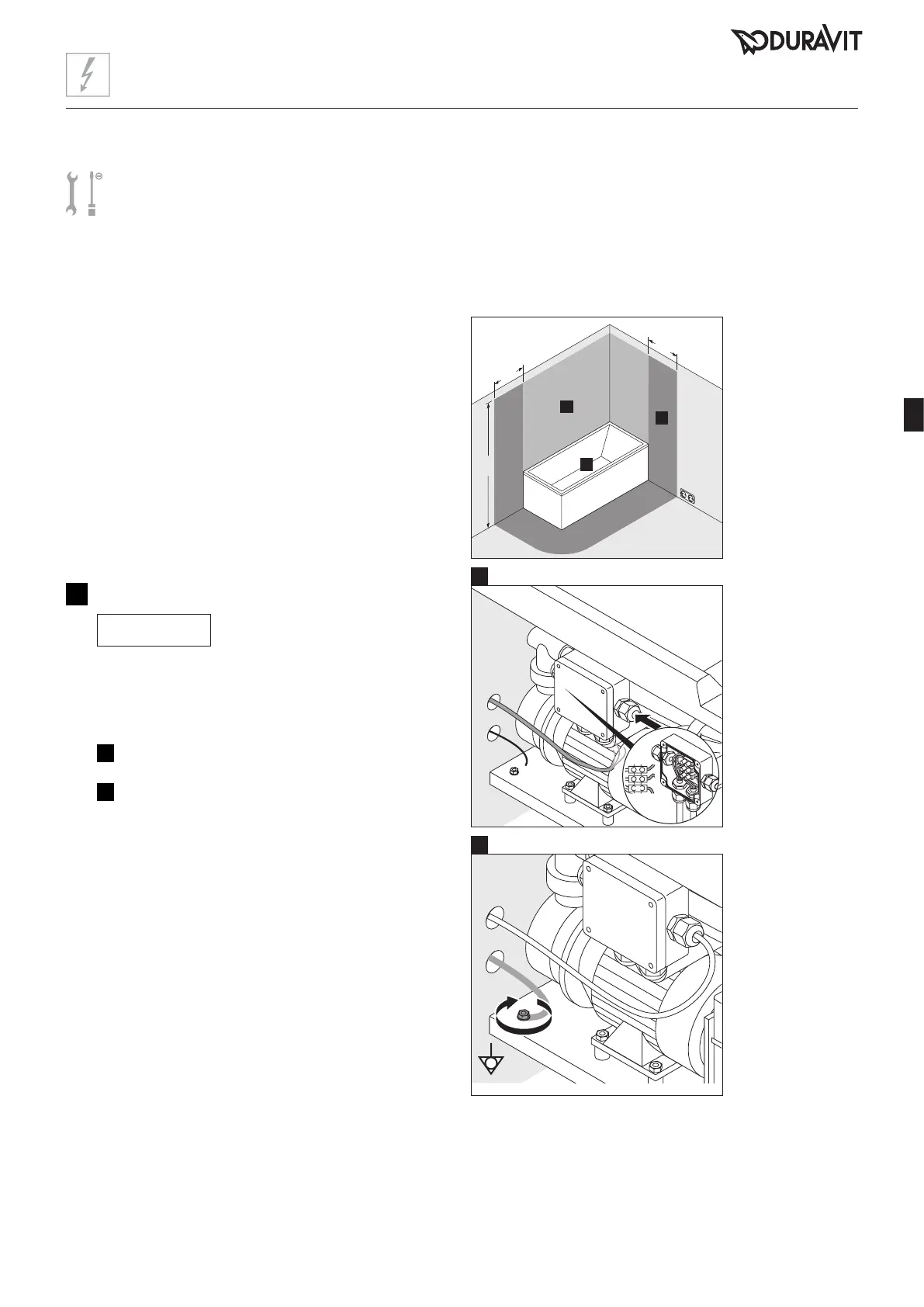

DURAVIT Blue Moon - Elinstallation

da
WH_M_BlueMoon_FST_with panel/15.11.1 19
Elinstallation
L
N
PE
12
Tilslut spabadet (figur 12)
VARSEL
Der kan forekomme
funktionsfejl, hvis monteringen
udføres forkert!
> Bind ikke ledninger sammen med kabelholdere.
> Træk ikke en elledning parallelt med
styreledningerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spabadet.
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af,
hvad der ligger
højest
Før installation
> Træk fastinstalleret elledning til strømforsyning:
• Installér separate sikringer og fejlstrømsrelæ (RCD)
foran poolinstallationen
• Forkobl en hovedafbryder til afbrydelse af alle
poleruden for de fastlagte beskyttelseszoner (0 - 2)
• Sørg for, at elledningen stikker 3000 mm ud
> Installér ledning til potentialudligning:
• Sørg for, at ledningen stikker 3 000 mm ud
Beskyttelseszoner iht. DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
= 16 A
I
∆N
≤ 30 mA
Strømforsyning
Sikring
RCD (fejlstrømsrelæ)
II
I
