Tärkeitä ohjeita
Asennusohje
Tämä asennusohje on osa Duravit-poreammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA
Kuvaa vaarallista tilannetta, joka
johtaa kuolemaan tai pysyviin
vaurioihin, jos sitä ei vältetä.
ILMOITUS
Kuvaa vahinkoja, jotka eivät koske
henkilöitä.
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Kehotus silmämääräiseen tarkastukseen
(esim. naarmut)
Ilmoittaa tarvittavan ajankäytön
(esim. 10 minuuttia)
Kehottaa tarkistamaan tiiviyden
Lämpötilatieto
Kohderyhmät ja pätevyysvaatimukset
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat suorittaa
ainoastaan koulutetut sähköasentajat.
ILMOITUS
Tuotevahinkojen ja/tai aineellisten
vahinkojen vaara!
> Noudata paikallisen sähkö- ja vesilaitoksen
asennusmääräyksiä sekä maakohtaisia normeja
rajoituksetta.
Turvallisuusohjeita
VAARA
Sähköiskusta aiheutuva hengenvaara!
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi asennustietolehdet ennen asennusta. Ne voidaan
ladata internetissä osoitteesta www.duravit.com.
ILMOITUS
Ammeissa, joiden pohjassa on
tuloaukko, pitää käyttöpaikalla olla
ehdottomasti takaisinvirtauksen esto.
(DIN EN 61770 + 1717)

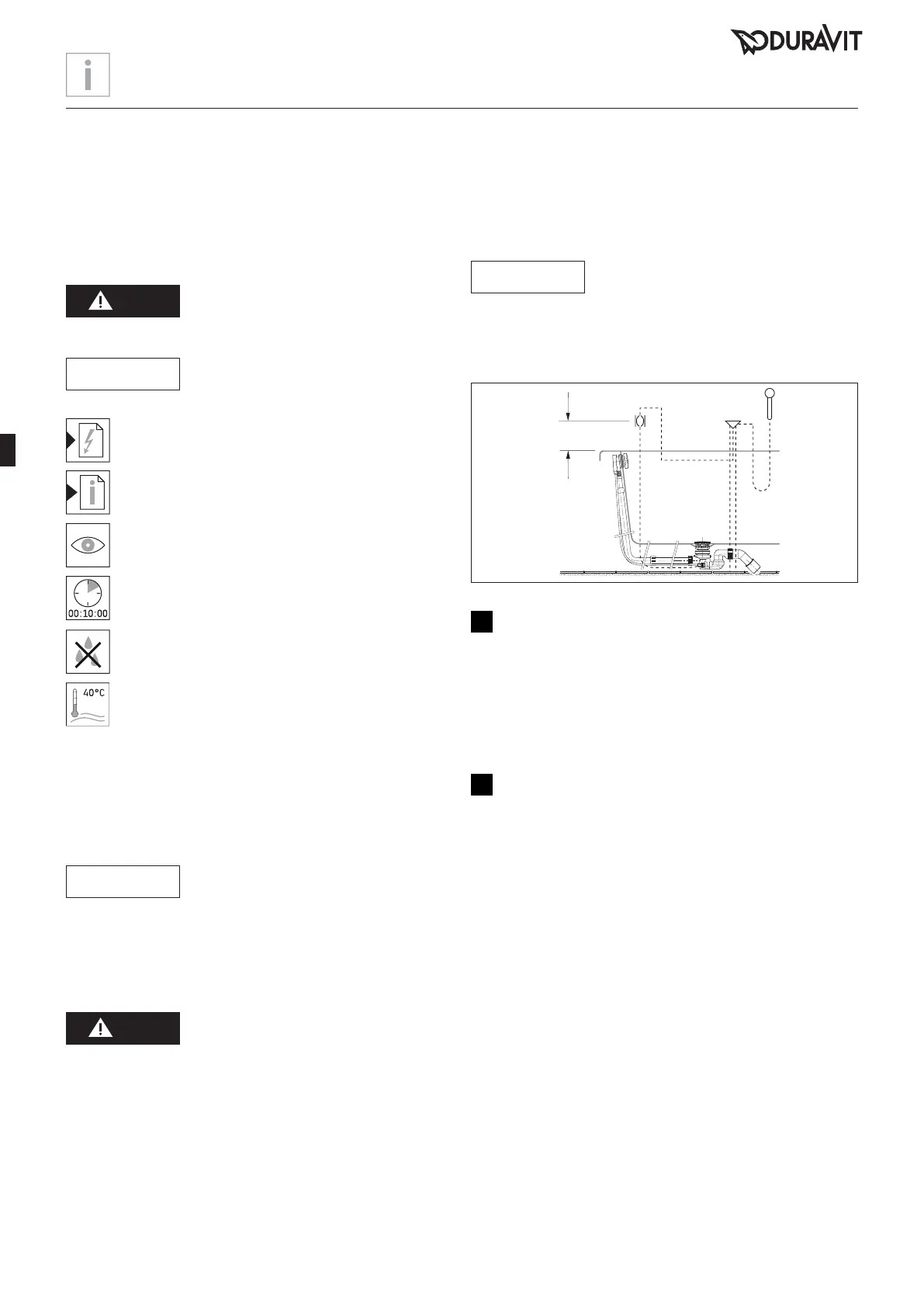

> Ota huomioon asennuskaavio
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
16
Porejärjestelmän tarkastaminen (kuva 16)
> Kytke porejärjestelmä päälle 10 minuutiksi:
Käy tehotasoilla varustettujen kiertojen tehotasot
kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
19
Huoltoluukku (kuva 19)
> Ammeen etulevyn on oltava helposti irrotettavissa
tarkastusta varten.
> Irrota suojus tyhjiöimurilla tarkastusta varten.
(Tilausnumero, asennussarja vapaasti seisoville
poreammeille: 790850 00 0 00 0000)
