lt

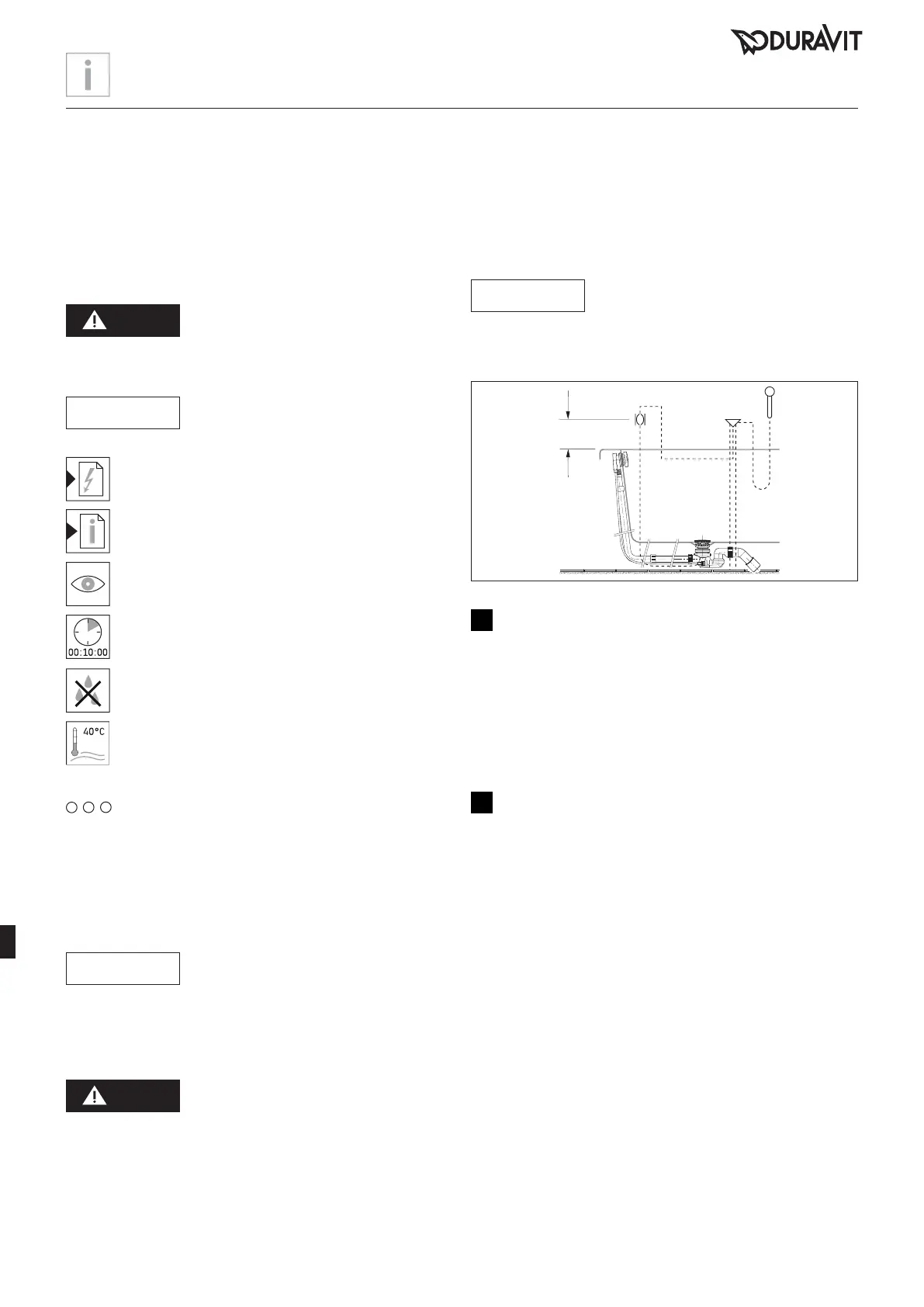

Svarbūs nurodymai
Apie montavimo instrukciją
Ši montavimo instrukcija yra Duravit
sūkurinės vonios sudedamoji dalis, todėl prieš pradedant
montuoti ją būtina atidžiai perskaityti.
Signalinių žodžių ir simbolių paaiškinimai
PAVOJUS
Žymi pavojingą situaciją, kurios
pasekmė bus mirtis arba liekamoji
žala, jei pavojingos situacijos nebus
išvengta.
SKELBIMAS
Žymi žalą ne žmogui.
Nuoroda į skyrių Elektros instaliacija
Nuoroda į montavimo nurodymą šiame skyriuje
Reikalavimas apžiūrėti (pvz., ar nėra įbrėžimų)
Laiko intervalo duomenys (pvz., 10 minučių)
Reikalavimas patikrinti sandarumą
Temperatūros duomenys
Valdymo blokas
(kiekis priklauso nuo sūkurinės sistemos)
Tikslinė grupė ir kvalifikacija
Sūkurinę vonią leidžiama montuoti tik kvalifikuotiems
santechnikams. Elektros instaliacijos darbus leidžiama
atlikti tik elektrikams.
SKELBIMAS
Žalos gaminiui ir (arba) materialinės
žalos rizika!
> Laikykitės vietos tiekimo įmonės įrengimo reikalavimų
bei šalyje galiojančių standartų.
Saugos nurodymai
PAVOJUS
Elektros srovės smūgis kelia pavojų
gyvybei!
> NEIŠARDYKITE sūkurinės vonios komponentų.
Montavimo nurodymai
Prieš pradėdami montuoti atlikite pirminės instaliacijos
duomenų lapuose pateiktus nurodymus. Juos galite
parsisiųsti iš interneto tinklalapio www.duravit.com.
SKELBIMAS
Voniose su įtėkiu dugne montavimo
vietoje būtina sumontuoti vamzdžių
pertraukiklį. (DIN EN 61770 + 1717)
> Atkreipkite dėmesį į montavimo schemą
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
16
Patikrinkite sūkurinę sistemą (16 brėž.)
> Sūkurinę sistemą įjunkite 10-čiai minučių:
jei kontūrai yra su keliomis intensyvumo
pakopomis, tai kontūrą po vieną kartą įjunkite
visomis pakopomis.
> Vonią prileiskite vandens, 10 minučių palaukite.
> Patikrinkite sandarumą.
> Jei ką nors pakoregavote, patikrą pakartokite.
19
Patikros anga (19 brėž.)
> Kad būtų galima atlikti patikrą, vonios sienelės
turi būti lengvai pasiekiamos ir nuimamos.
> Norėdami atlikti patikrą, sienelę nuimkite
vakuuminiu siurbliu.
(Atviroje vietoje pastatomų sūkurinių vonių
montavimo rinkinio užsakymo numeris: 790850
00 0 00 0000)
