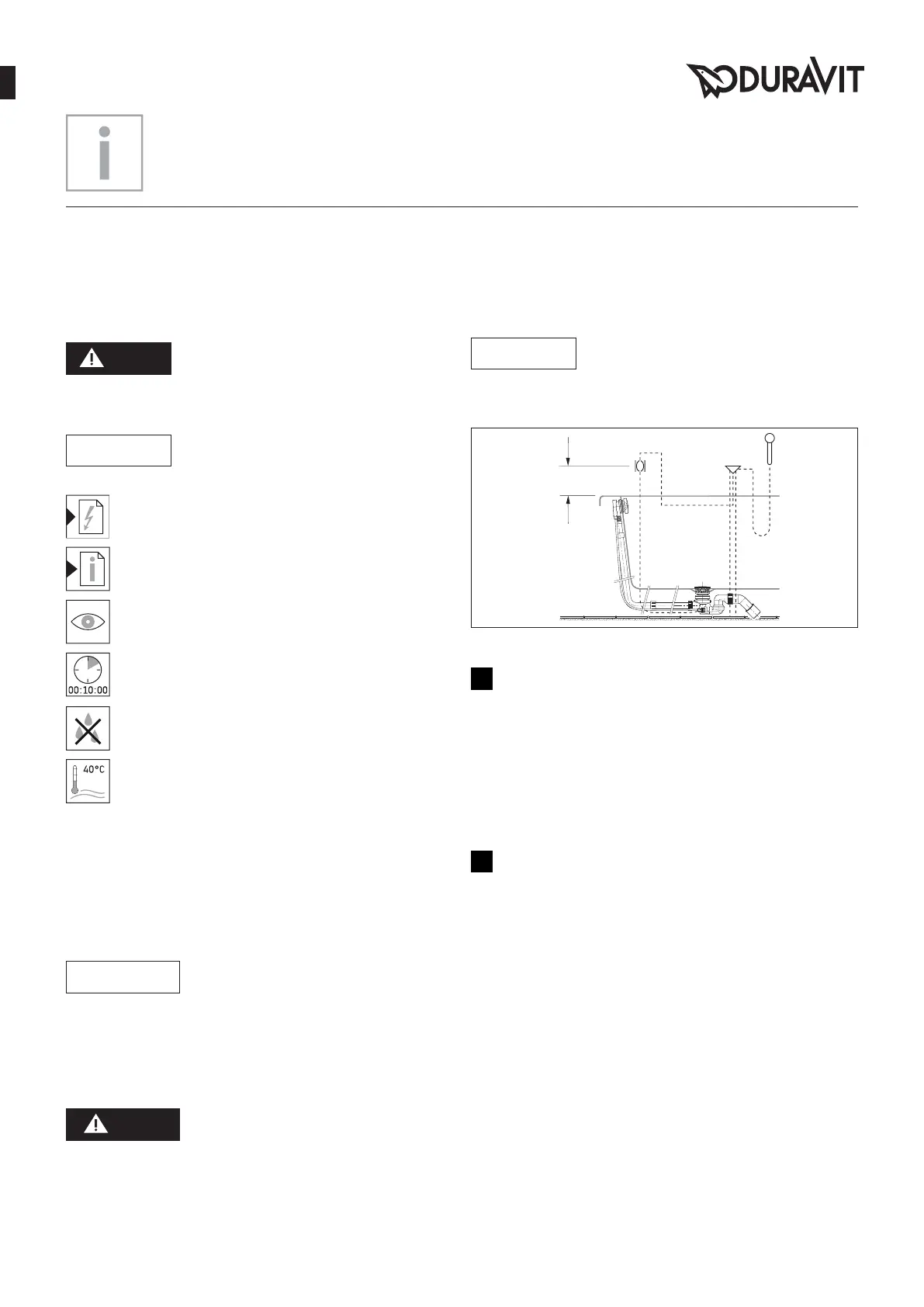

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Whirl-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR
Beschreibt eine gefährliche Situation,
welche zu Tod oder bleibenden Schäden
führen wird, wenn sie nicht vermieden
wird.
ACHTUNG
Beschreibt Schäden, welche nicht die
Person betreffen.
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
ACHTUNG
Risiko von Produkt- und/oder
Sachschäden!
> Installationsvorschriften örtlicher Versorgungs-
unternehmen sowie länderspezifische Normen
uneingeschränkt einhalten.
Sicherheitshinweise
GEFAHR
Lebensgefahr durch Stromschlag!
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
ACHTUNG
Bei Wannen mit Bodenzulauf ist bauseits ein
Rohrunterbrecher zwingend erforderlich.
(DIN EN 61770, DIN EN 1717)
> Einbauschema beachten.
16
Whirlsystem prüfen (Grafik 16)
> Whirlsystem 10 Minuten anschalten:
bei Kreisläufen mit Intensitätsstufen diese
einmal komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
19
Revisionsöffnung (Grafik 19)
> Die Wannenverkleidung muss zur Revision
zugänglich und abnehmbar sein.
> Zur Revision die Verkleidung mit einen
Vakuumsauger abnehmen.
(Bestellnummer Installationsset für frei-
stehenden Whirlwannen: 790850 00 0 00 0000)
4 WH_M_BlueMoon_FST_with panel/15.11.1
de
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date
Name
Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
