Odporúča sa nezvoliť hodnoty A a B, ktoré by sa výrazne líšili: tým sa zabezpečí plynulý pohyb krídla a zníži
sa námaha pohonu;
- Vzdialenosť A: zväčšením tejto hodnoty sa zväčší aj uhol otvorenia, a preto sa zníži ťah na krídlo a zároveň
sa zvýši obvodová rýchlosť.
- Vzdialenosť B: zväčšením tejto hodnoty sa zároveň zmenšuje uhol otvorenia, čím sa zvyšuje ťah na
krídlo a zároveň sa znižuje obvodová rýchlosť.
2.3 Poloha zadnej konzoly na murovaných
stĺpikoch
a) Je potrebné zadefinovať polohu zadnej konzoly.
Vzdialenosti A, B a C sú uvedené v tabuľke vyššie.
b) Skontrolujte, či výstup trubiek pre elektrické káble
je umiestnený pod konzolou (2).
c) V prípade predpripravených otvorov pre predný
uholník je potrebné uholník namontovať v strednej
polohe otvorov, aby bol zachovaný rozsah regulácie.
d) Skontrolujte, či je zadná konzola pred jej upevnením
vo vodorovnej polohe.
e) Pripevnite ju skrutkami alebo rozperkami ku stĺpiku
v požadovanej polohe.

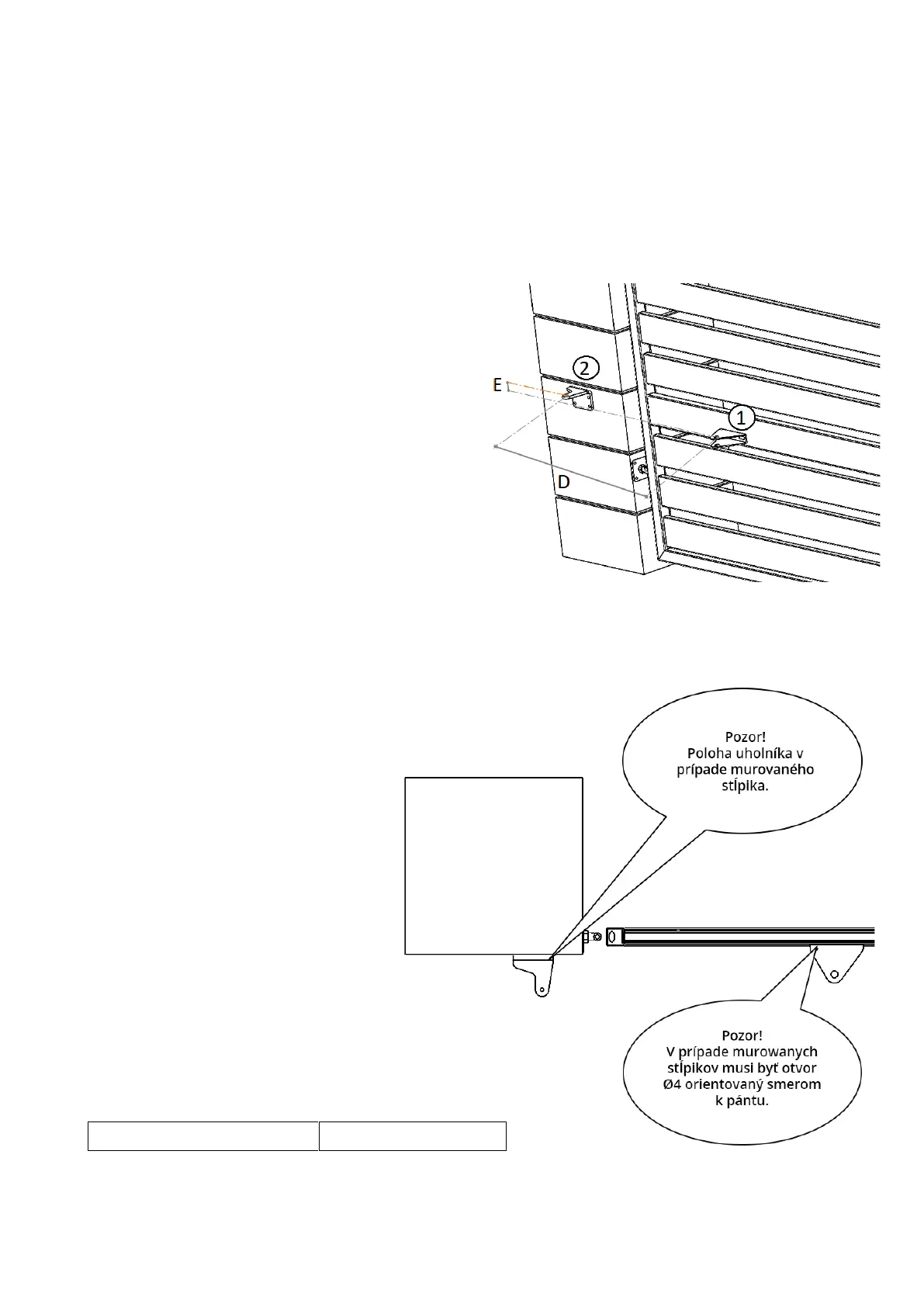

2.4 Poloha prednej konzoly (v prípade absencie výrobcom predpripravených otvorov
pre prednú konzolu)
f) Umiestnite krídla v zatvorenej polohe opreté o mechanický
doraz.
g) Prednú konzolu (1) umiestnite vo vzdialenosti D (630 mm)
od zadnej konzoly.
h) Prednú konzolu (1) umiestnite o 54 mm
nižšie ako zadnú konzolu (vzdialenosť
E).
i) Dočasne pripevnite prednú konzolu (1)
na bránu v správnej polohe.
j) Skontrolujte, či je konzola vo
vodorovnej polohe pred jej
pripevnením na miesto, následne
pripevnite uholník.
Vzdialenosť max (D) = 650 mm
