2. MONTAGE
2.1 Doppeltor

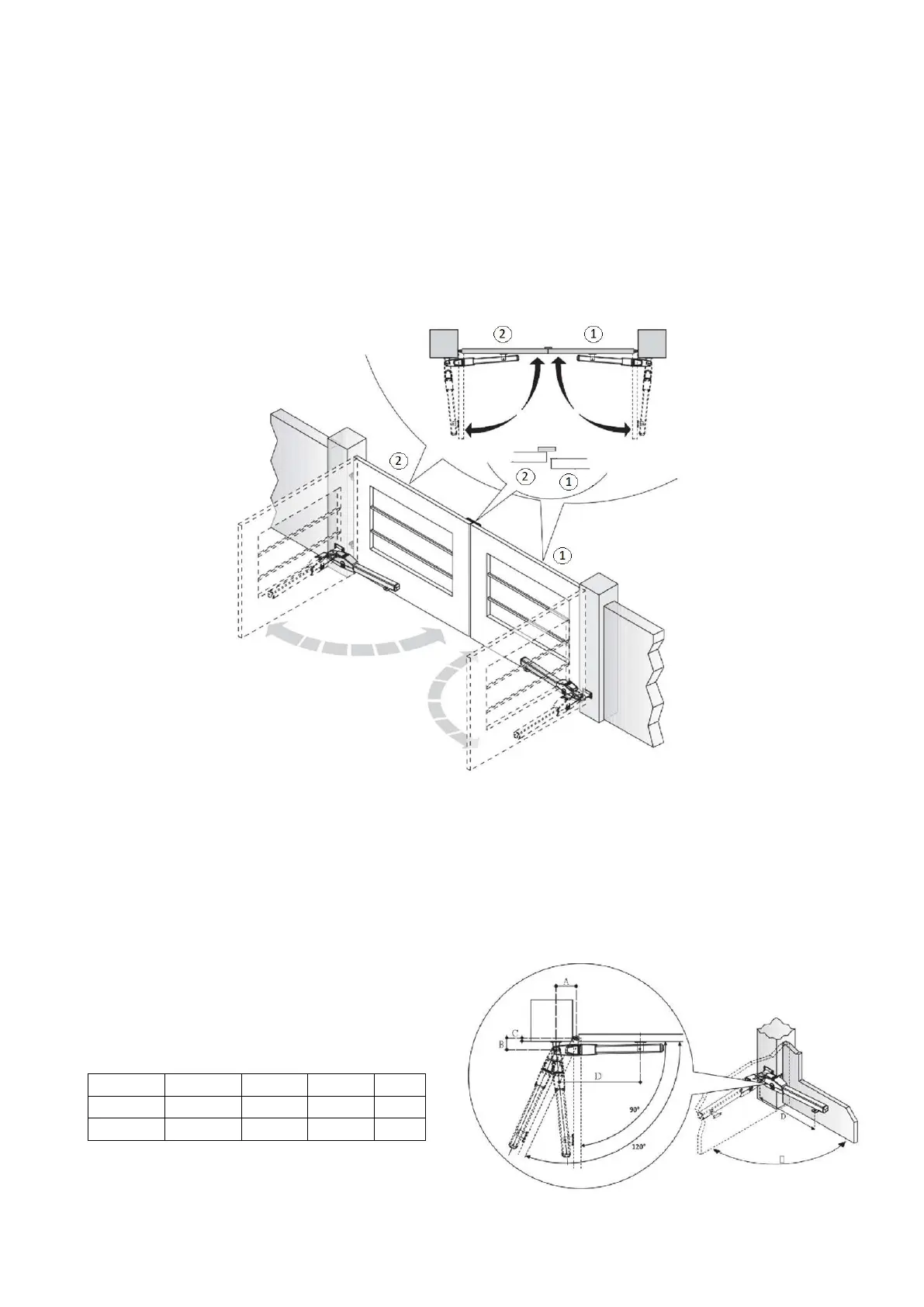

Die Bestimmung von Flügel 1 und Flügel 2 des Tores ist entscheidend für die korrekte Funktion der Automatik.
Flügel 1: öffnet sich zuerst, wenn das Tor geschlossen ist, und bewegt sich als zweites, wenn das Tor geöffnet wird.
Er beendet seinen Schließzyklus nach Flügel 2.
Flügel 2: öffnet sich als zweites, wenn das Tor geschlossen ist, und bewegt sich als erstes, wenn das Tor geöffnet
wird. Er beendet seinen Schließzyklus vor Flügel 1.
2.2 Einbaumaße des Servomotors
Vergewissern Sie sich, dass der Abstand „C” an der Stützkonstruktion des Tores den in der nachstehenden
Tabelle angegebenen Wert nicht überschreitet.
Ist dieser Abstand größer als der angegebene Wert, müssen geeignete Maßnahmen (Einkerbungen) in der
Konstruktion (Säule/Wand) vorgenommen werden, um den angegebenen Wert zu erreichen.
Dies ist notwendig, damit der lineare Getriebemotor beim Schließen nicht gegen die Kante der Wand/Säule
stößt.
Die Einkerbung muss genau in dem Bereich
ausgeführt werden, in dem der Servomotor
installiert ist, und sie muss entsprechende
Abmessungen haben, um den Öffnungszyklus
zu ermöglichen.
