2.6 Upevnenie zadnej konzoly na kovových stĺpikoch

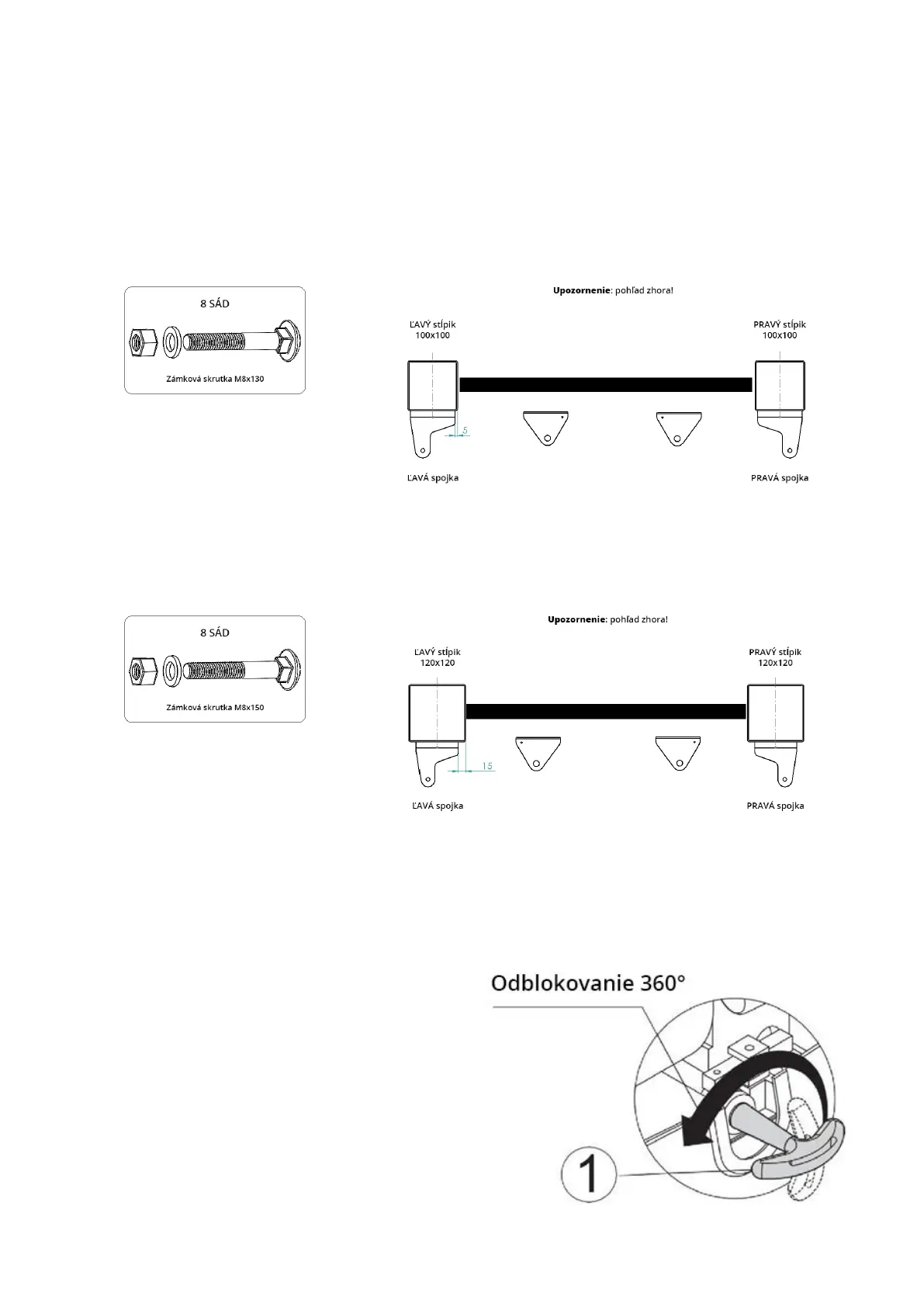

a) Konzoly na kovových stĺpikoch upevnite v osi stĺpika.
b) Konzolu umiestnite v takej polohe, aby mal pohon zabezpečenú horizontálnu prevádzku (dodržte rozmer
„E” z uvedeného obrázka medzi konzolou na bráne a konzolou na stĺpiku).
c) Konzolu priskrutkujte zámkovými skrutkami M8x130.
d) V prípade stĺpika 100x100 predný uholník upevnite otvorom ∅ 4 dovnútra (pozri obrázok nižšie).
e) V prípade stĺpika 120x120 priskrutkujeme konzolu na stĺpiku zámkovou skrutkou M8x150.
f) Prednú konzolu priskrutkujte otvorom ∅ 4 dovnútra (pozri obrázok nižšie).
2.7 Uchytenie ramena pohonu
Ak chcete zariadenie odomknúť, vložte kľúč
(1) a otočte ho o 360° doľava.
Zariadenie sa potom odomkne.
