2.8 Upevnenie mechanických koncových dorazov
Ak krídla nemajú v podklade namontovaný doraz
maximálneho uhla otvorenia, odporúčame
nasledujúcu konfiguráciu pre oba koncové dorazy:

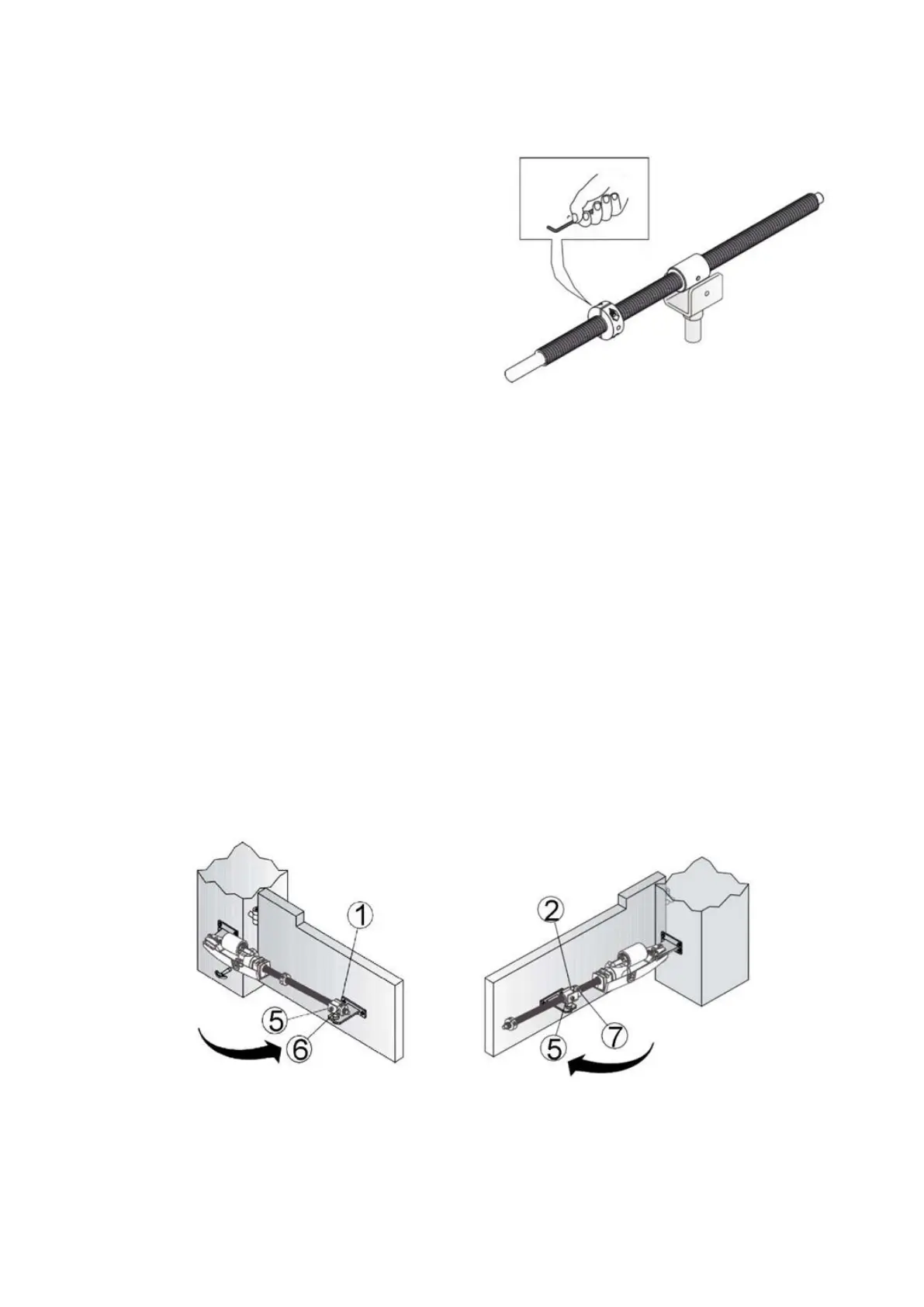

pozri susedný obrázok:
1. Pripevnite rameno pohonu (1-2) k prednej konzole (2) pevným utiahnutím skrutiek.
2. Niekoľkokrát ručne otvorte a zatvorte bránu a skontrolujte, či je pohyb krídla pravidelný a
či sa rameno pohonu pohybuje v rovine rovnobežnej s rovinou brány.
3. Skontrolujte, či sa matica optimálne pohybuje po závitovej tyči ramena a či pri zatváraní a otváraní brány
je minimálne 5 mm rozstup medzi maticovým puzdrom a koncovými dorazmi zatvárania a otvárania.
4. Dolaďte polohy otvárania a zatvárania krídla nastavením dorazov nasledovne:
a) Bránu dajte do zatvorenej polohy, presunutej k mechanickému dorazu.
b) Uvoľnite koncový doraz zatvárania (1) vhodným kľúčom a umiestnite ho takým spôsobom, aby sa
dotýkal maticového puzdra (5). Následne ho zablokujte opätovne silným dotiahnutím skrutiek
a dotiahnutím závitového hrotu trapézovej skrutky (6)
c) Krídla brány presuňte do požadovanej otvorenej polohy.
d) Uvoľnite koncový doraz otvárania (2) vhodným kľúčom a umiestnite ho takým
spôsobom, aby sa dotýkal maticového puzdra (5). Následne ho zablokujte opätovne
silným dotiahnutím skrutiek a dotiahnutím závitového hrotu trapézovej skrutky (7)
5. Opäť uzamknite pohon pomocou kľúča na ručné uvoľnenie otočením kľúča o 360 stupňov v smere
hodinových ručičiek.
6. Nasaďte späť kryt ramena a potom kryt motora.
