2.10 Zapojenie
Pred pokračovaním v pripájaní si pozorne prečítajte časti venované BEZPEČNOSTI. Všetky činnosti spojené s
kabelážou a zapojením sa musia vykonávať, keď je ovládací panel odpojený od napájania.
Vnútorné zapojenie elektromechanického pohonu, ktoré bolo vyrobené spoločnosťou, sa nesmie nijako upravovať.
Elektrické pripojenia

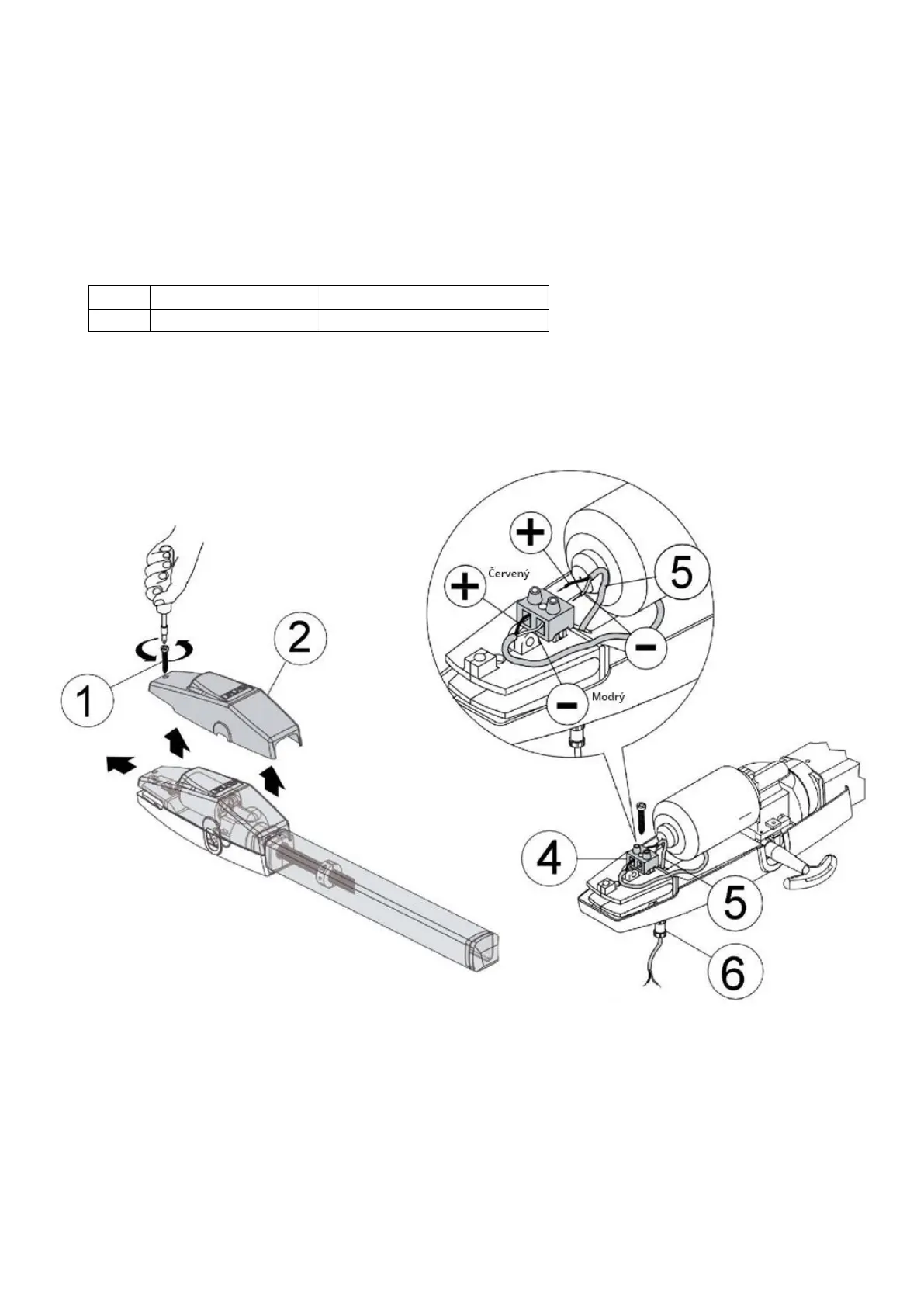

Ak chcete získať prístup k vnútornej kabeláži, zdvihnite kryt (1) odstránením skrutky (2) - pozri obrázok nižšie.
Opis elektrického zapojenia
Pripojte napájacie vodiče 2x1,5 mm2 (5) ku konektoru (4). Všimnite si, že červený vodič je "+" a modrý vodič je
"-".
Potom zatlačte káblovú priechodku (6), pričom na strane svorky zostane trochu voľného kábla.
