2.10 Podłączenie
Przed kontynuowaniem tworzenia połączeń, należy dokładnie przeczytać sekcje poświęcone BEZPIECZEŃSTWU.
Wszelkie działania dotyczące okablowania i połączeń muszą być przeprowadzane, gdy panel sterowania jest
odłączony od zasilania.
Wewnętrzne okablowanie siłownika elektromechanicznego, które zostało wykonane przez firmę nie może być w
żadnym stopniu modyfikowane.
Połączenia elektryczne

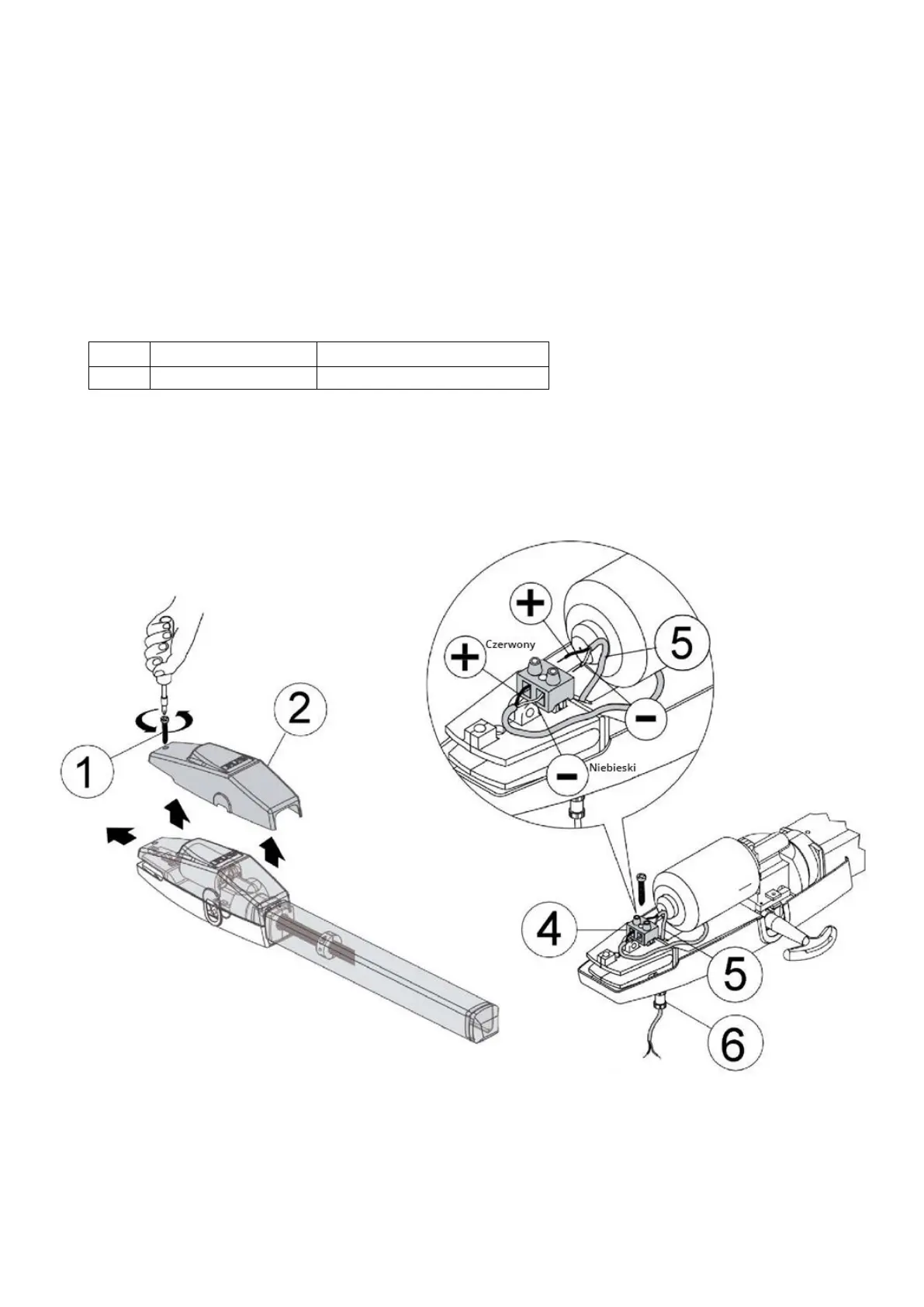

Aby uzyskać dostęp do okablowania wewnętrznego, należy podnieść pokrywę (1) poprzez odkręcenie śruby (2) -
zob. ilustracja poniżej.
Opis przewodów elektrycznych
Przymocować przewody zasilania (5) 2x1,5 mm2 do wtyczki (4). Należy pamiętać, że przewód czerwony to „+”,
a niebieski to „-”.
Następnie należy docisnąć dławnicę kablową (6), pozostawiając nieco luźnego kabla od strony zacisku.
