Az A és B értéket úgy célszerű megválasztani, hogy azok nagymértékben ne térjenek el egymástól: ez a
szárny folytonos mozgását biztosítja és csökkenti a kapunyitó megterhelését;
- A távolság: ennek az értéknek a növelése nyitási szöget is növel, így a szárnyra kifejtett vonóerő csökken,
miközben növekszik a kerületi sebesség.
- B távolság: ennek az értéknek a növelése csökkenti a nyitási szöget , így a szárnyra kifejtett vonóerő
növekszik, egyidejűleg csökken a kerületi sebesség.
2.3 Hátsó tartó pozíciója falazott oszlopokon
a) Definiálja a hátsó tartó pozícióját.
Az A, B és C távolságok a fenti táblázatban
szerepelnek.
b) Győződjön meg arról, hogy az elektromos
vezetékek vezetésére szolgáló csőkimenet a tartó
(2) alatt helyezkedik el.
c) Amennyiben a gyártó előkészítette az elülső tartó
alá való nyílásokat, a tartót az ovális nyílások
közepén kell rögzíteni úgy, hogy megőrizze a
szabályozási tartományt.
d) A tartó rögzítése előtt győződjön meg arról, hogy a
tartó kellően vízszintezett.
e) Rögzítse a tartót csavarokkal vagy dübelekkel az
oszlophoz a kívánt helyzetben.

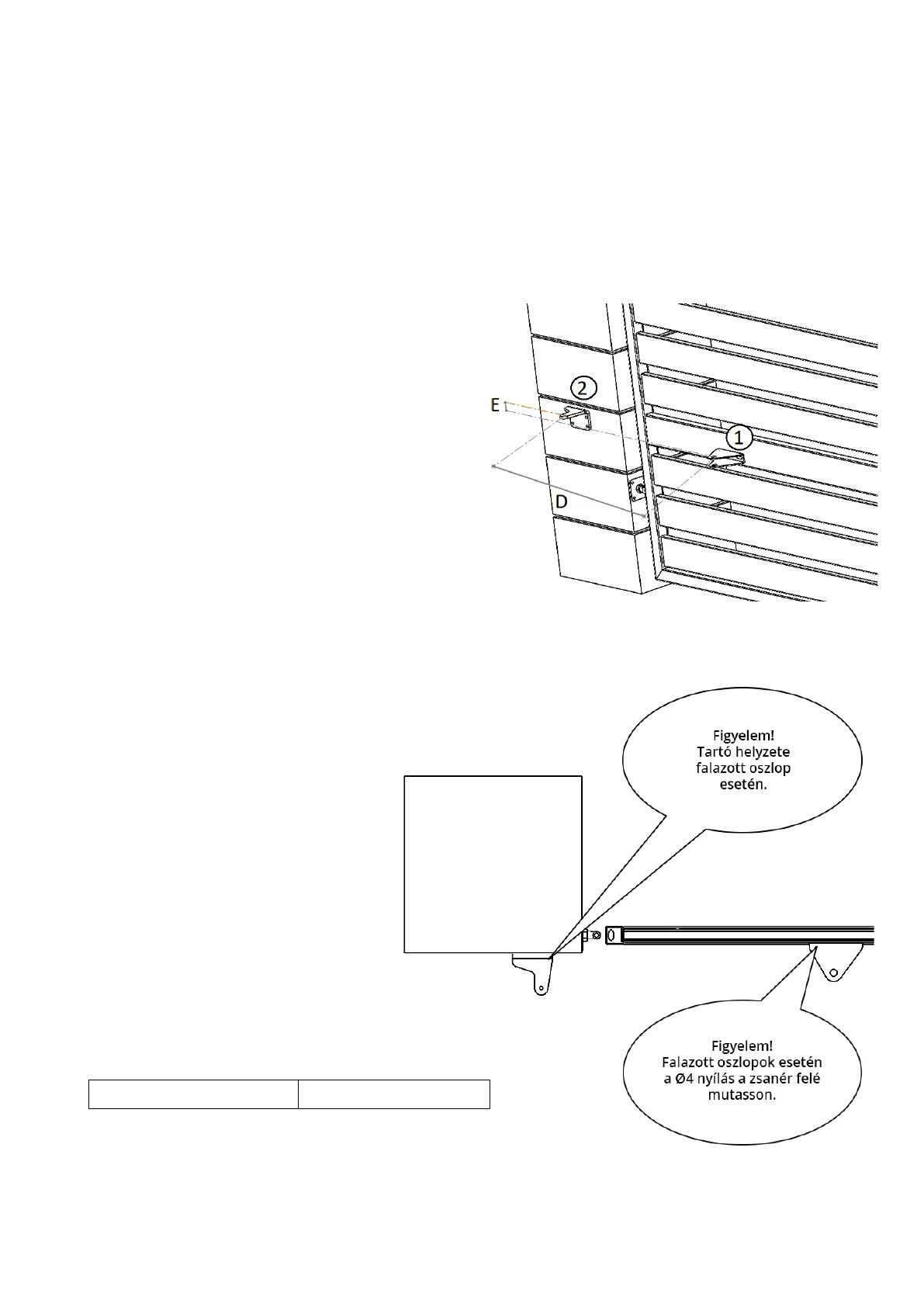

2.4 Elülső tartó pozíciója (Amennyiben a gyártó
nem készítette elő az első tartó alá való nyílásokat)
f) A szárnyakat helyezze el zárt pozícióban,
a mechanikai határolónak támaszkodva.
g) Az elülső tartót (1) helyezze el D (630
mm) távolságban a hátsó tartótól.
h) Az elülső tartót (1) helyezze el a hátsó
tartónál 54 mm-rel lejjebb (E távolság).
i) Ideiglenesen rögzítse az elülső tartót
(1) a kapuhoz a megfelelő helyzetben.
j) Mielőtt rögzítené a tartót, ellenőrizze a
vízszintes helyzetét, ezt követően
rögzítse a tartót.
Távolság max (D) = 650 mm
