2.8 Mechanikai végálláskapcsolók szerelése
Amennyiben a szárnyak nem rendelkeznek az
alapzatba szerelt nyitáshatárolóval, ajánljuk az
alábbi konfiguráció alkalmazását mindkét
végálláskapcsoló tekintetében: ld. szomszédos
ábra:
1. Rögzítse a motor karját (1-2) az elülső tartón (2), a csavarokat erősen húzza meg.
2. Egy párszor nyissa ki és csukja be a kaput kézzel és ellenőrizze, hogy a szárny mozgása
szabályos-e és a motor karja a kapu mozgásának síkjához párhuzamos síkban mozog-e.
3. Ellenőrizze, hogy a perselytartó anyja ideálisan a kar csigáján mozog-e és hogy a kapu zárásakor és
nyitásakor legalább 5 mm távolság marad a perselytartó anyja és a zárási és nyitási végálláskapcsolók
között.

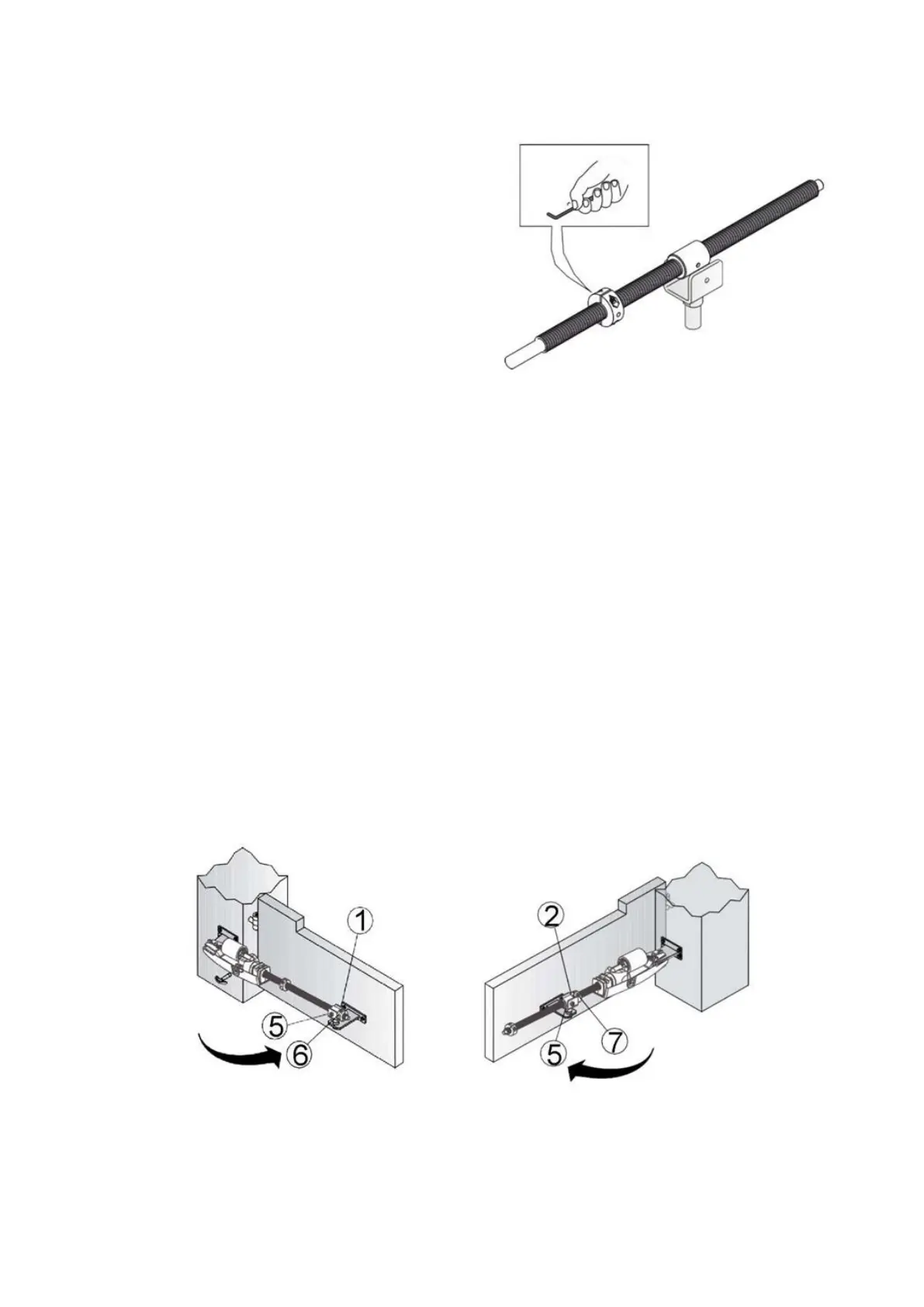

4. A szárnyak nyitási és zárási pozícióját precízen kell beállítani, a határolókat az alábbiak szerint
igazítva:
a) Helyezze el a kaput zárt pozícióba, a mechanikai határolóhoz illesztve.
b) Az adott kulcs segítségével lazítsa meg a zárási végálláskapcsolót (1) és oly módon helyezze el, hogy
hozzáérjen a persely anyja támaszához (5). Ebben a helyzetben rögzítse újra a csavarok erős
meghúzásával és a menetes végcsap (6) meghúzásával.
c) Helyezze el a kapuszárnyakat a kívánt nyitási helyzetben.
d) Az adott kulcs segítségével lazítsa meg a nyitási végálláskapcsolót (2) és oly módon
helyezze el, hogy hozzáérjen a persely anyja támaszához (5). Ebben a helyzetben
rögzítse újra a csavarok erős meghúzásával és a menetes végcsap (7) meghúzásával.
5. A kapunyitót reteszelje újra a kézi feloldásra szolgáló kulcs segítségével, elfordítva a kulcsot 360 fokkal
jobbra.
6. Tegye vissza a csigacsavar fedelét, majd a motor fedelét.
