2.10 Bekötés
Bekötések folytatása előtt alaposan olvassa el a BIZTONSÁGRA vonatkozó fejezeteket. A kábelezésre és bekötésre
vonatkozó minden intézkedést a tápfeszültségről lekapcsolt vezérlőpanel mellett kell végezni.
Az elektromechanikai kapunyitó gyári kábelezése semmi esetre sem módosítható.
Elektromos bekötések

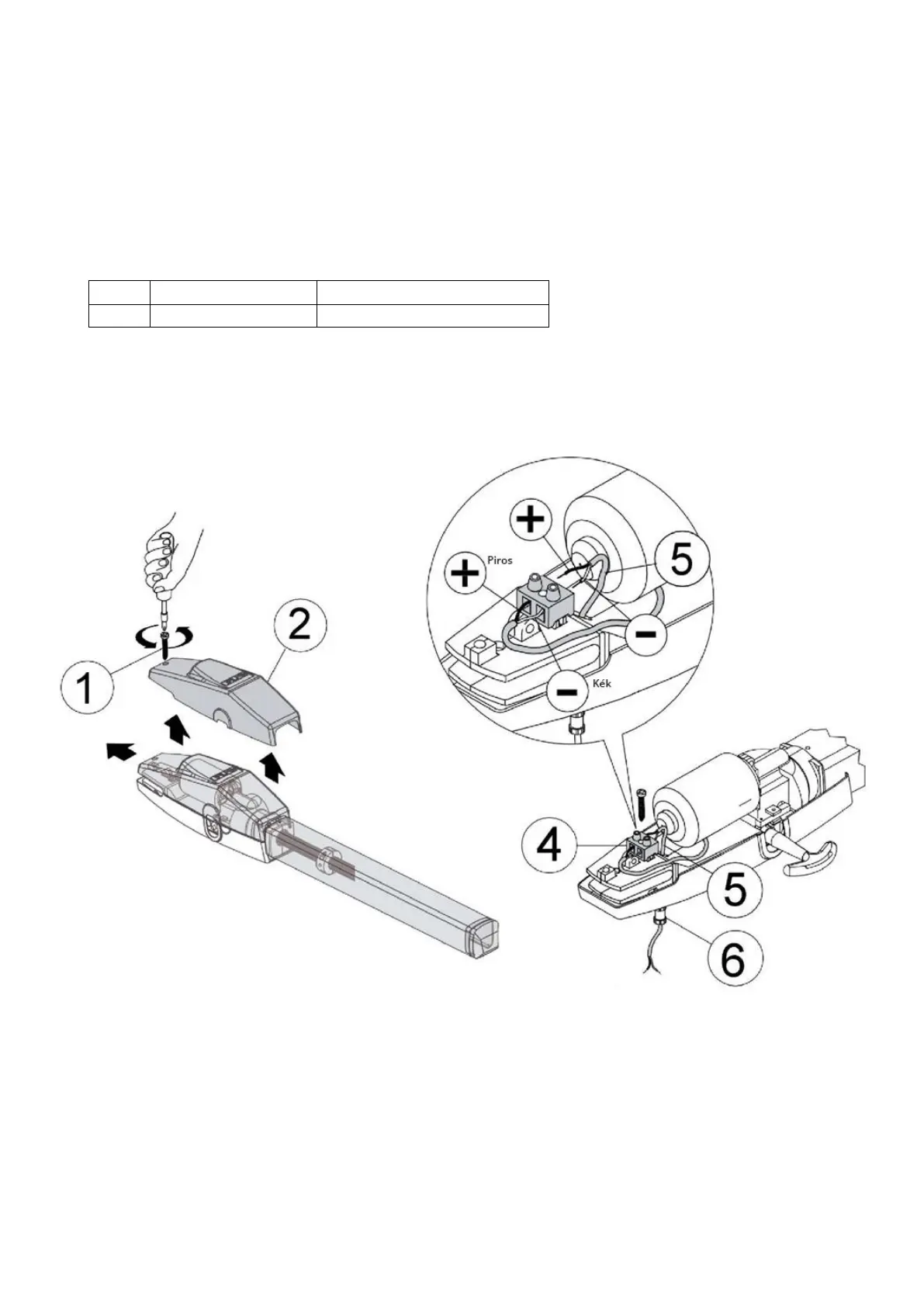

Ahhoz, hogy a belső kábelezéshez hozzáférjen, emelje fel a fedelet (1) a csavar (2) kicsavarozásával - ld. alábbi ábra.
Elektromos vezetékék leírása
Kösse be a tápvezetékeket (5) 2x1,5 mm2 a csatlakozóra (4). Ne felejtse, hogy a piros vezeték „+”,
kék pedig „-”.
Ezt követően nyomja be a tömszelencét (6) úgy, hogy a kapocs felől kis laza vezeték maradjon.
