2.10 Připojení
Než přistoupíte k připojování, přečtěte si důkladně odstavce týkající se BEZPEČNOSTI.
Veškeré činnosti s kabely a připojeními musí být prováděny, když je ovládací panel odpojený od napájení.
Vnitřní kabely elektromechanického servomotoru, které byly instalovány firmou, nelze žádným způsobem
upravovat.
Elektrická připojení

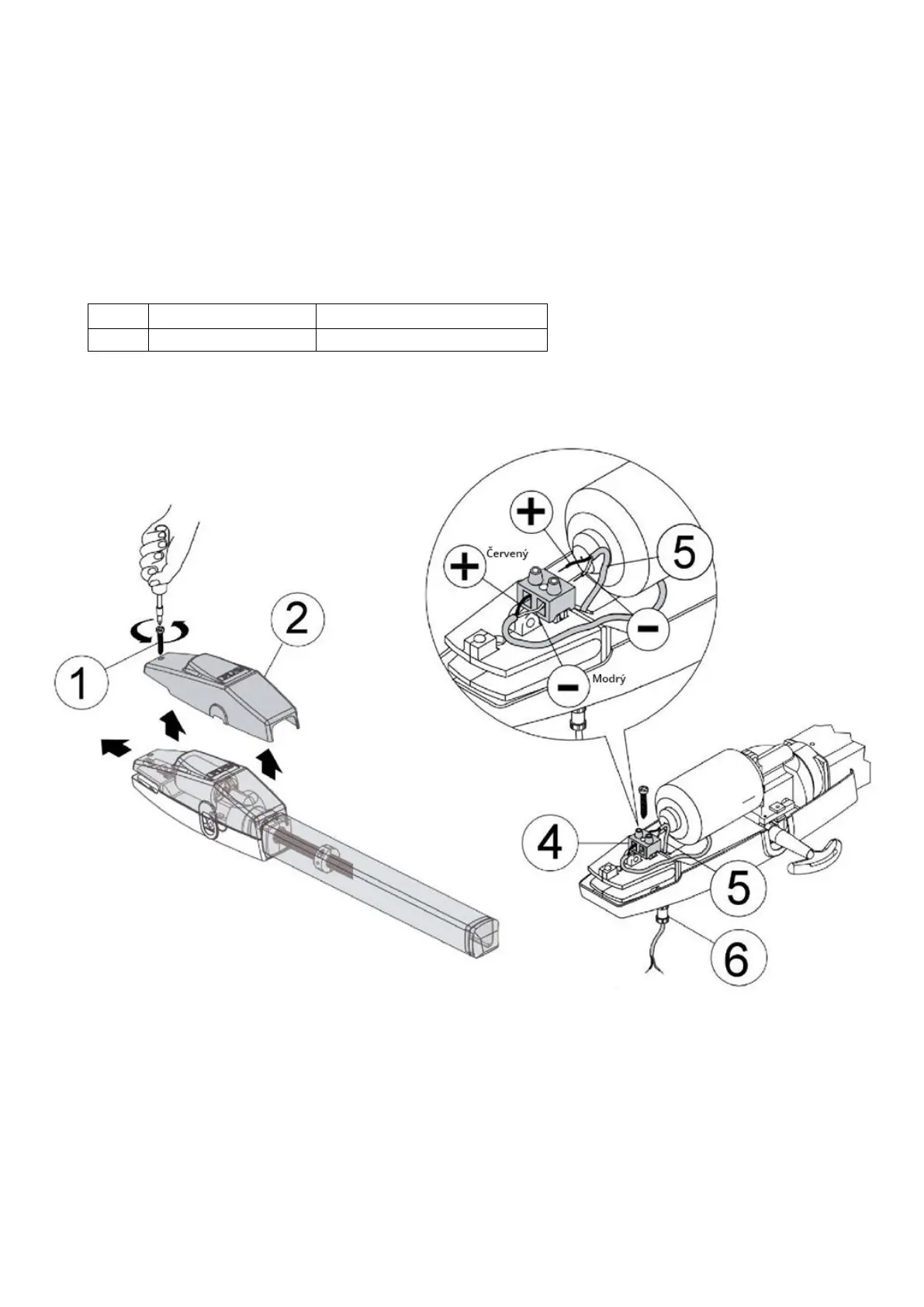

Pro přístup k vnitřním kabelům zvedněte kryt (1) odšroubováním šroubu (2) – viz obrázek níže.
Popis elektrických vodičů
Upevněte napájecí vodiče (5) 2x1,5 mm
2
do zástrčky (4). Pamatujte, že červený vodič je „+”, modrý je „-”.
Poté utáhněte kabelovou tlumivku (6), ponechte něco volného kabelu na straně svorky.
