4.3 Austausch des Batteriemoduls
Abschaltung und Lösen der Verbindungen
Batterie-Leistungsschalter z
12
ausschalten (Stellung "0").
Verbindungskabel z
28
und
29
zum USV-Modul abziehen.
Das Batteriemodul kann nun ausgetauscht werden. Die
angeschlossenen Verbraucher werden weiter über die USV
versorgt.
Es können auch einzelne Batterieelemente anstelle des
gesamten Moduls ausgetauscht werden.
Wenden Sie sich bitte an die örtliche EATON-Vertretung.
Zum Austausch einzelner Batterieelemente:
Batterie-Leistungsschalter z
12
ausschalten (Stellung "0").
Zum Ausbau der Batterieelemente, siehe Abschnitt 2.3. z
Wiederanschluß des Batteriemoduls
Verbindungskabel z
28
und
29
zum USV-Modul wieder
anschließen.
Batterie-Leistungsschalter z
12
einschalten (Stellung "I").
Zum Wiederanschluß der Batterieelemente:
Hinweise aus Abschnitt 2.3 in umgekehrter Reihenfolge
befolgen.
Nach Schließen der Frontabdeckung des Batteriemoduls z
Verbindungskabel
28
und
29
am USV-Modul anschließen.
Batterie-Leistungsschalter z
12
einschalten (Stellung "I").
4. Wartung und Service
Wiederanschluß des USV-Moduls

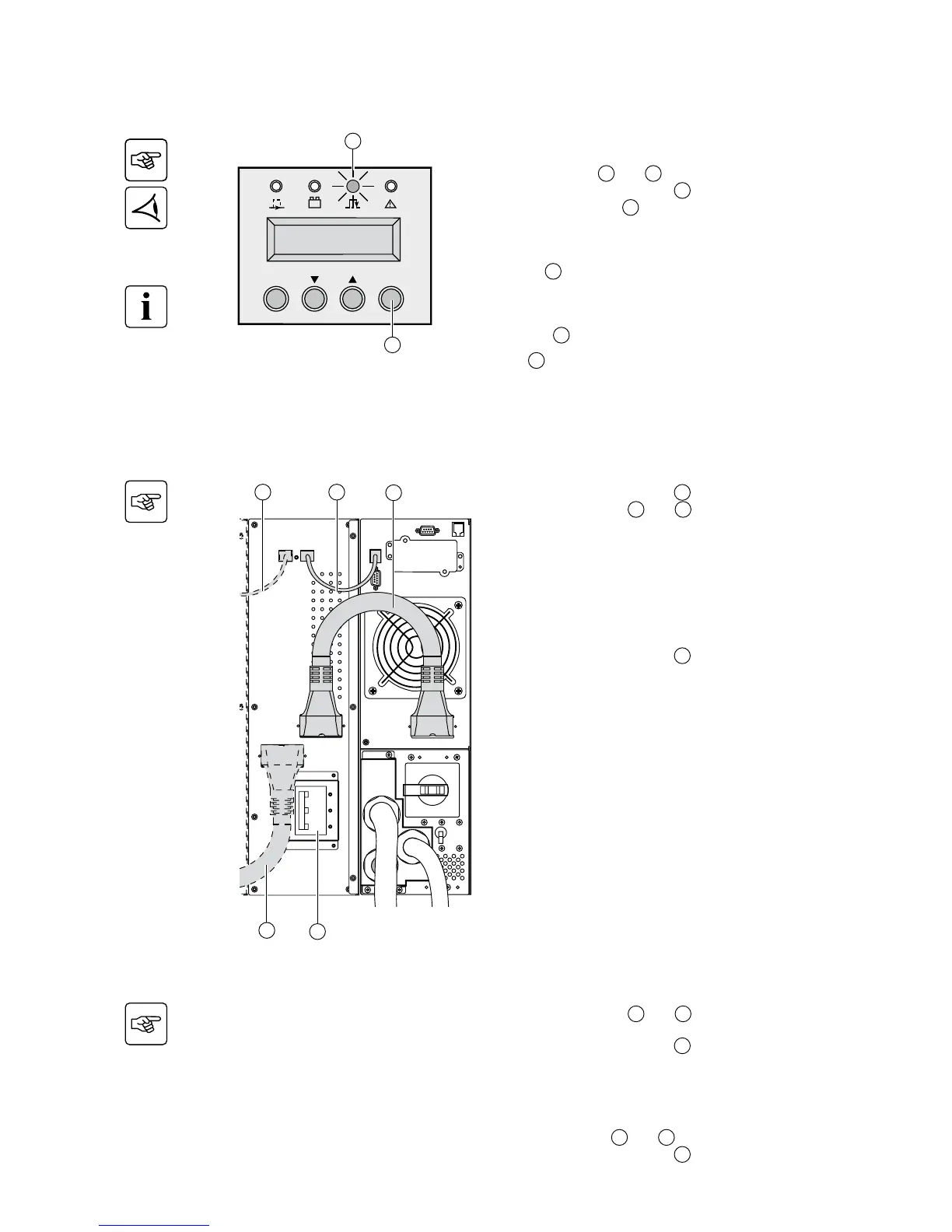

Anschlußmodul an der Rückseite des USV-Moduls mit den 3 z
Montageschrauben befestigen.
Batteriekabel z
28
und
29
erneut am USV-Modul anschließen.
Batterie-Leistungsschalter z
12
einschalten (Stellung "I").
Eingangsschalter z
9
für Netz 1 (AC Normal) einschalten
(Stellung "I").
Handumgehungsschalter von der Stellung BYPASS in die z
Stellung NORMAL umschalten.
LED z
15
muß aufleuchten.
Erneute Inbetriebnahme der USV gemäß Abschnitt 3.1; z
anschließend kundenspezifische Anpassung der Einstellungen
vornehmen.
Taste z
21
ON länger als 3 Sekunden drücken.
LED
13
leuchtet auf. Die Verbraucher sind erneut durch die
USV geschützt.
