2. Instalación
Instalación de las tarjetas de comunicación
(opcional, estándar en la versión Network Pack)
No se requiere interrumpir el SAI para
instalar la tarjeta de comunicación:
1 - Retirar la tapa fijada por dos
tornillos.
2 - Insertar la tarjeta de comunicación
1
en su emplazamiento.
3 - Fijar la tarjeta en la cara trasera del
SAI con los dos tornillos.
Tarjeta de comunicación.
Señal a suministrar: z
- Tensión de alimentación: 5 a 27 V CC.
- Corriente: 10 mA máximo.

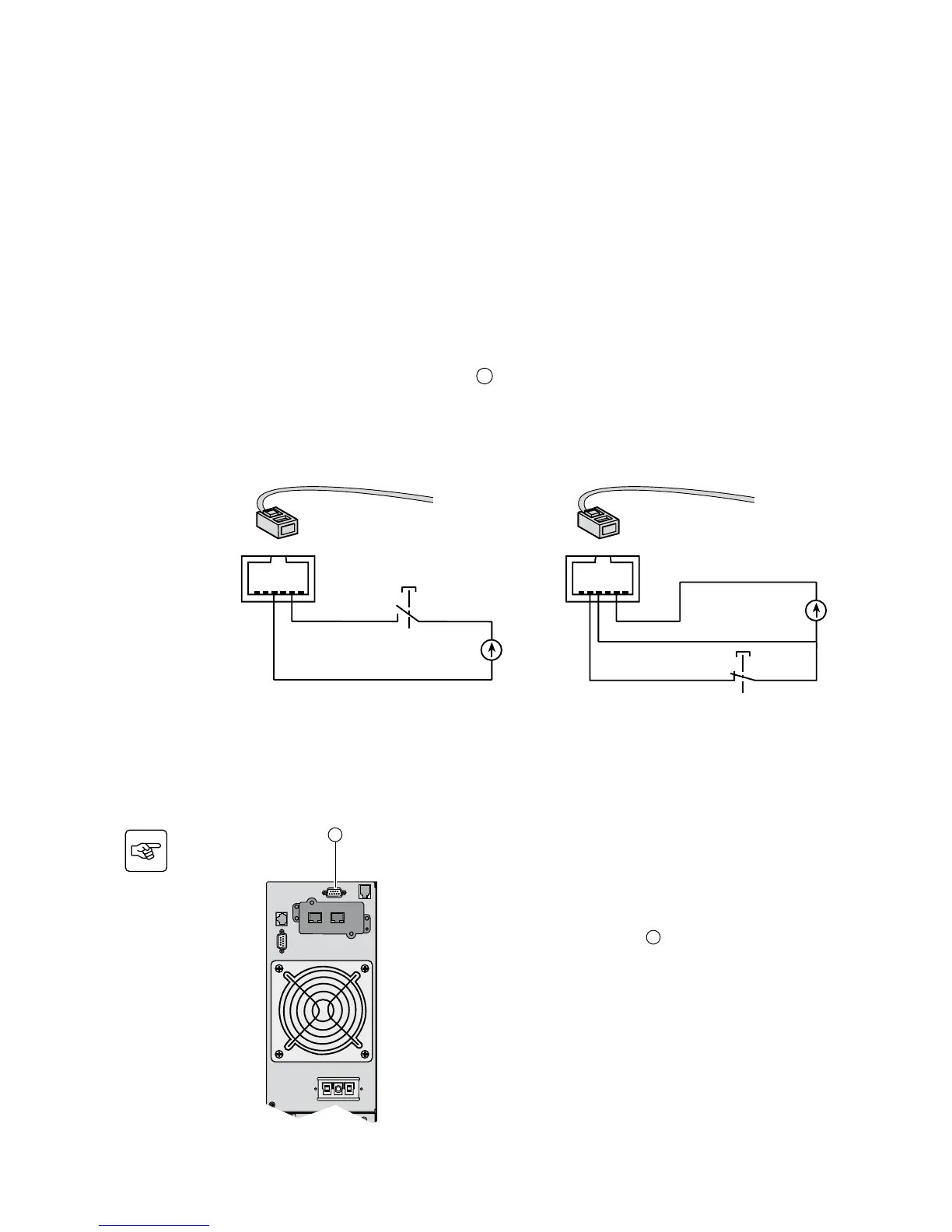

Conexión de la parada de emergencia 3
5 a 27 V CC
Utilizado conjuntamente con el módulo de batería EPO, este puerto permite el total aislamiento de todas
las fuentes conectadas en el SAI en el momento de una parada de emergencia (no se entrega con cable de
conexión).
Contacto de parada de emergencia normalmente
abierto
5 a 27 V CC
Contacto de parada de emergencia normalmente
cerrado
Paro de emergencia
La instalación de un paro de emergencia debe realizarse de acuerdo con las normas vigentes.
A fin de obtener una puesta fuera de tensión total de la instalación y de EX RT mediante la acción de un
paro de emergencia, es necesario:
- utilizar un botón de enganche (el contacto NA o NC debe ser mantenido más de un segundo para que se
tenga en cuenta),
- utilizar el o los módulos batería EX RT EXB EPO.
- conectar al botón de enganche un dispositivo único que permita la apertura del o de los disyuntores
colocados aguas arriba
(1)
AC NORMAL y AC BY PASS así como aguas abajo
(2)
de EX RT añadiendo
disparadores de emisión de tipo MX.
(1) Si no la tensión reaparece por el AC BY PASS si el contacto de paro de emergencia se suelta.
(2) Si no la tensión continua presente en salida algunos segundos después del disparo del paro de
emergencia.
1
