2. Installeren
1 - Controleer of de batterijschakelaar
12
op "0"-stand staat,
2 - Sluit de batterijkabel
28
aan op
de connector
6
van de power en
batterijmodules,
3 - Sluit de batterijdetectiekabel
29
aan
op de connectoren
4
van de power
en batterijmodules,
INGANG
UITGANG
12
6
29
28
4

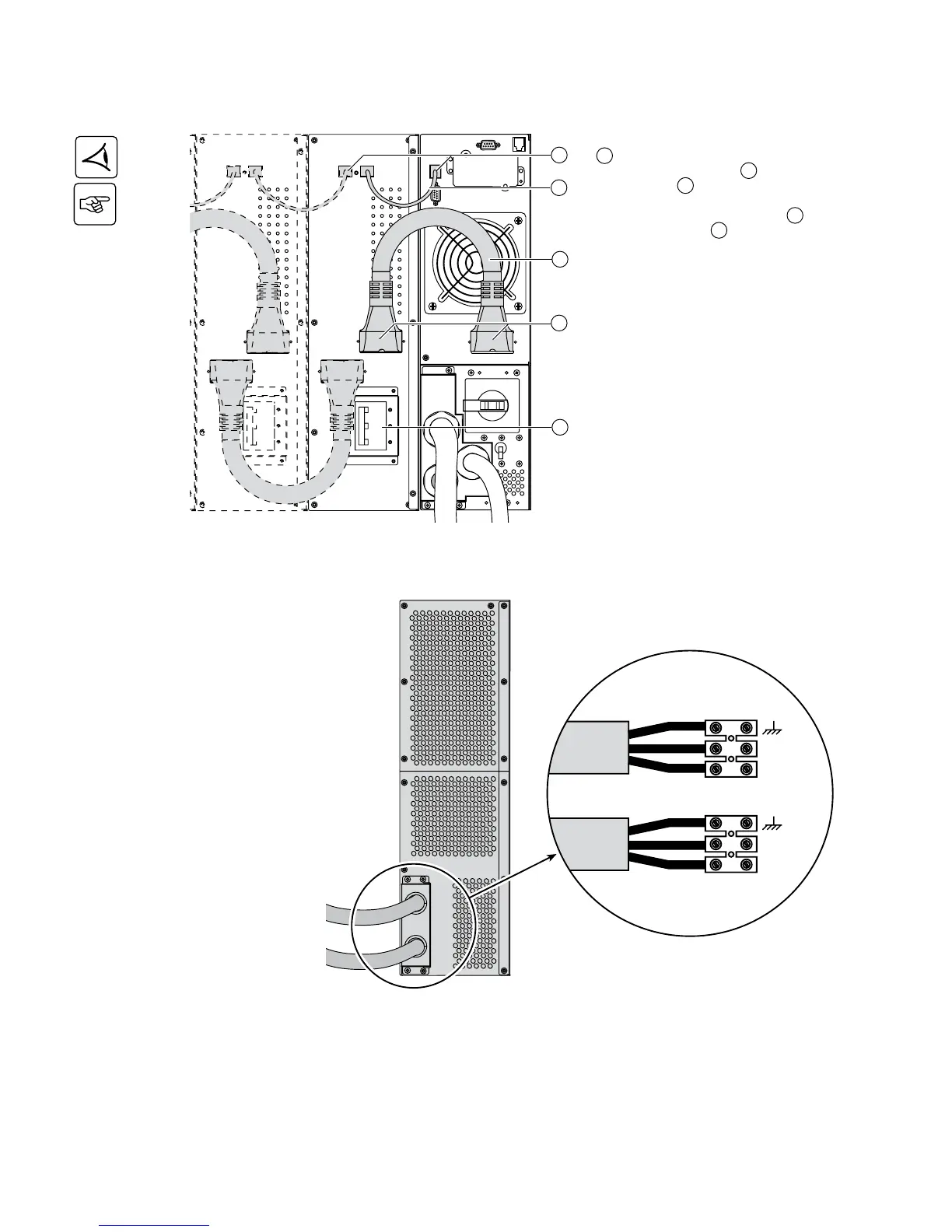

Aansluiten van de batterijkabels
Aansluiten van de galvanische isolatietransformator
Doorsnede van de uitgangskabel (niet bijgeleverd): 10 mm², harde of soepele kabel (maximaal 13 mm² of z
AWG 6).
Doorsnede van de ingangskabel (niet bijgeleverd): 10 mm², harde of soepele kabel (maximaal 13 mm² of z
AWG 6).
Ingang van de transformator
Uitgang van de transformator
