UPS con reti di ingresso CA Normale e CA By-pass separate
2. Installazione

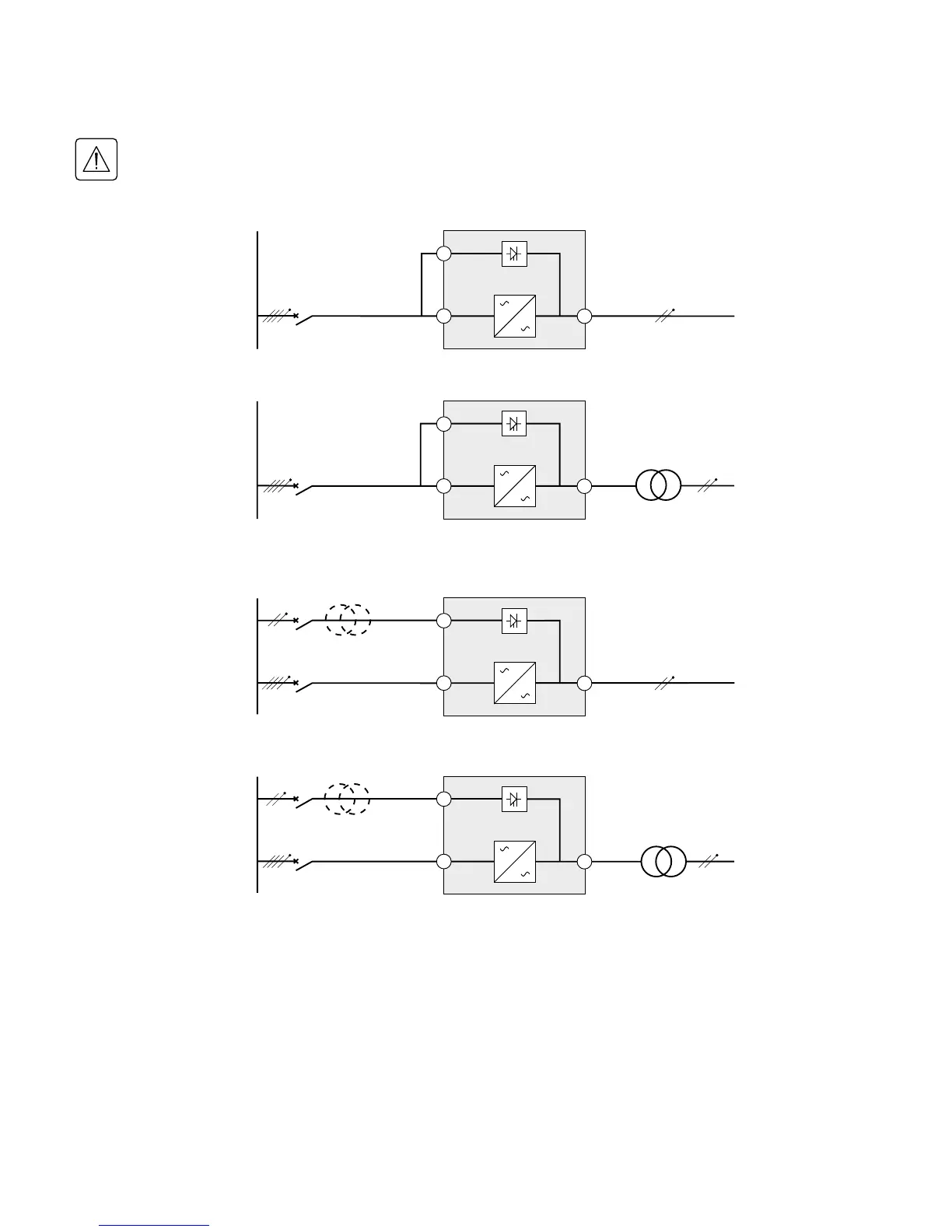

2.5 Scelta di installazione secondo lo Schema di Collegamento alla Terra (SCT)
UPS con reti di ingresso CA Normale e CA By-pass comuni
Cambiamento dello SCT tra monte e valle o isolamento galvanico richiesto
Cambiamento dello SCT tra monte e valle o isolamento galvanico richiesto
(*)
(*)
(*): Il trasformatore non è necessario:
nel caso in cui le reti di ingresso CA Normale e CA By-pass provengano dalla stessa sorgente, z
e nel caso in cui la sezione e la lunghezza dei cavi delle reti di ingresso CA Normale e CA By-pass siano z
identiche,
e nel caso in cui le reti di ingresso CA Normale e CA By-pass siano protette da un unico interruttore z
differenziale.
EX RT deve essere alimentato da una rete elettrica trifase con neutro.
Quadro
generale
a bassa
tensione
(QGBT)
CA By-pass
CA
Normale
CA By-pass
CA Normale
Quadro
generale
a bassa
tensione
(QGBT)
Quadro
generale
a bassa
tensione
(QGBT)
CA By-pass
CA Normale
Quadro
generale
a bassa
tensione
(QGBT)
CA By-pass
CA Normale
Apparecchiature
Apparecchiature
Apparecchiature
Apparecchiature
