Eaton EX RT 5 3:1 - Conexión del Módulo Cargador de Larga Autonomía (CLA)

34007724ES/AD - Page 25
BY
PASS
NORMAL
_
+
N
L
BATTERY
AC INPUT
2. Instalación

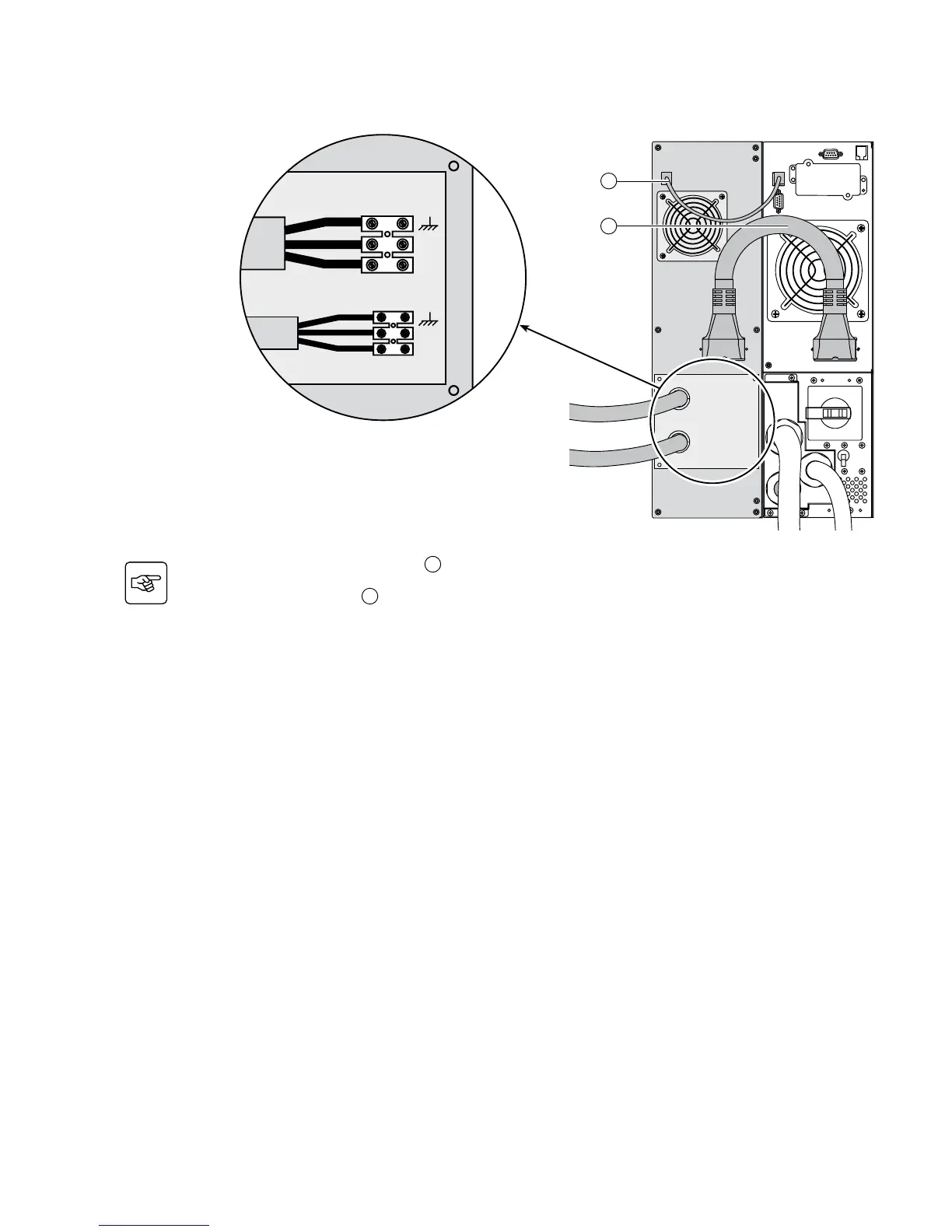

Conexión del módulo Cargador de Larga Autonomía (CLA)
Hacia red
eléctrica
Hacia
batería
Conectar el cable de batería z
28
(entregado con el módulo CLA) entre el módulo de potencia y el módulo
CLA.
Conectar el cable z
29
(entregado con el módulo CLA) entre el módulo de potencia y el módulo CLA.
Conectar la batería: z
- Sección del cable (no entregada): 10 mm², cable rígido o flexible (máximo 13 mm² o AWG 6)
Utilizar un interruptor automático (curva B, 50 A) para la protección del cable. z
Conectar el cable de alimentación del módulo z CLA en la red eléctrica:
- Sección del cable de entrada (no entregada): 2,5 mm².
Utilizar un interruptor automático (curva C, 10 A) para la protección del cable. z
