Eaton EX RT 5 3:1 - Conexión de Los Cables de la Batería; Conexión del Transformador de Aislamiento Galvánico

Page 24 - 34007724ES/AD
BY
PASS
NORMAL
2. Instalación

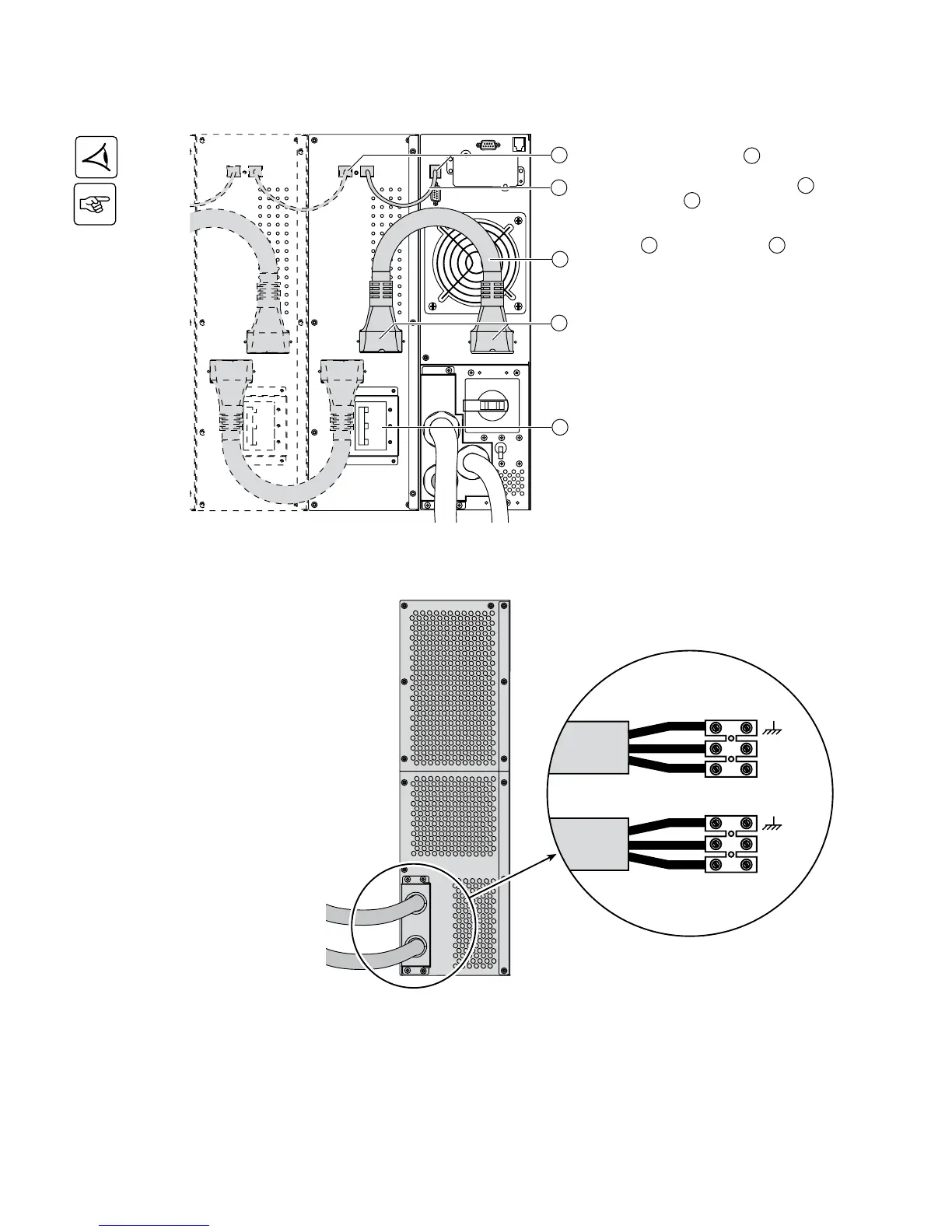

Conexión de los cables de la batería
1 - Comprobar que el interruptor
automático de la batería
12
esté en
posición "0",
2 - Conectar el cable de la batería
28
en el conector
6
de los módulos de
potencia y batería,
3 - Conectar el cable de detección de la
batería
29
en los conectores
4
de los
módulos de potencia y batería.
Conexión del transformador de aislamiento galvánico
Sección del cable de salida (no entregada): 10 mm², cable rígido o flexible (máximo 13 mm² o AWG 6). z
Sección del cable de entrada (no entregada): 10 mm², cable rígido o flexible (máximo 13 mm² o AWG 6). z
N
L
N
L
OUTPUT
INPUT
Entrada del transformador
Salida del transformador
ENTRADA
SALIDA
12
6
29
28
4
