2. Installazione

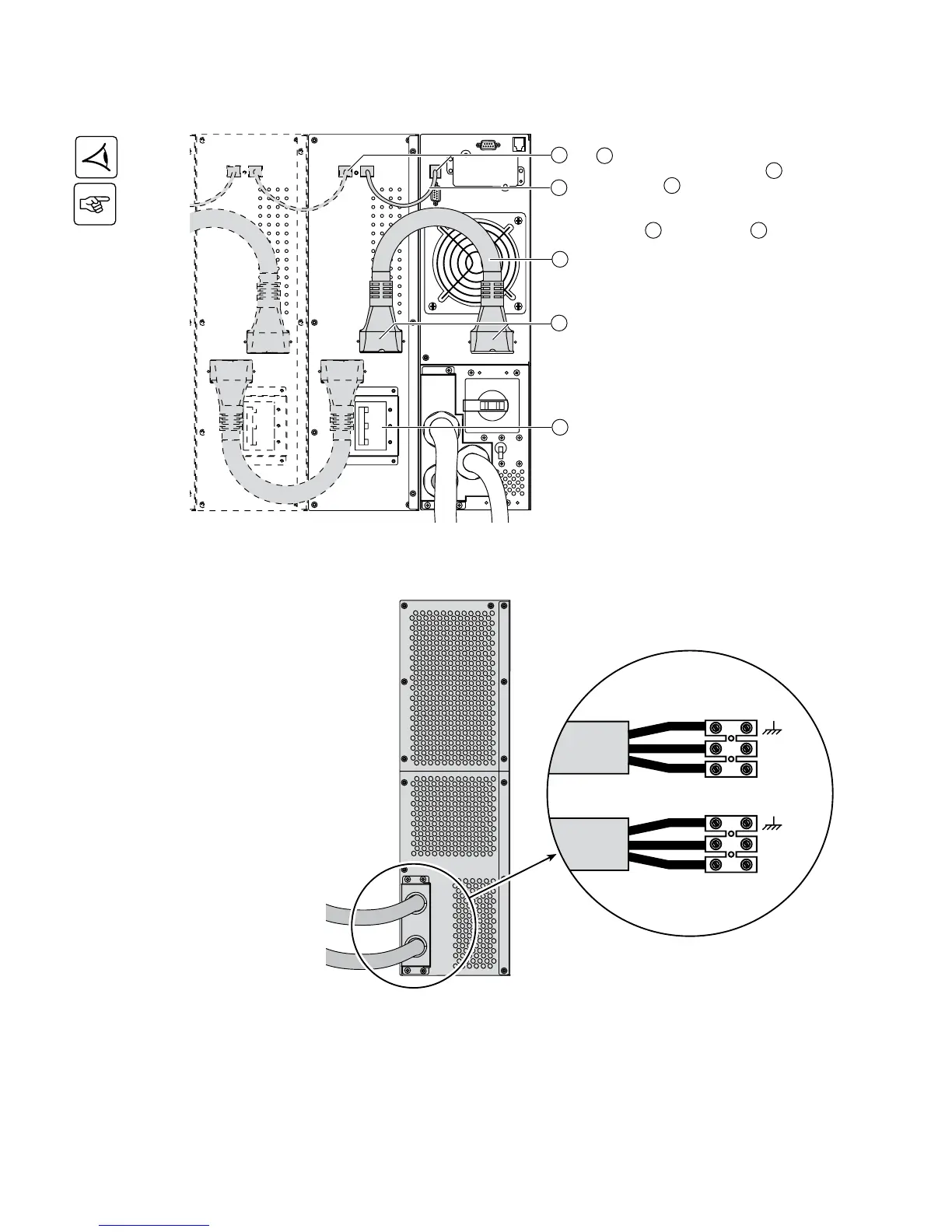

Collegamento dei cavi batteria
1 - Verificare che l’interruttore batteria
12
sia sulla posizione "0",
2 - Collegare il cavo batteria
28
sul
connettore
6
dei moduli di potenza e
batteria,
3 - Collegare il cavo di rilevamento
batteria
29
sui connettori
4
dei
moduli di potenza e batteria.
Collegamento del trasformatore di isolamento galvanico
Sezione del cavo di uscita (non fornito): 10 mm², cavo rigido o flessibile (massimo 13 mm² o AWG 6). z
Sezione del cavo di ingresso (non fornito): 10 mm², cavo rigido o flessibile (massimo 13 mm² o AWG 6). z
N
L
N
L
OUTPUT
INPUT
INGRESSO
USCITA
12
6
29
28
4
Ingresso del trasformatore
Uscita del trasformatore
