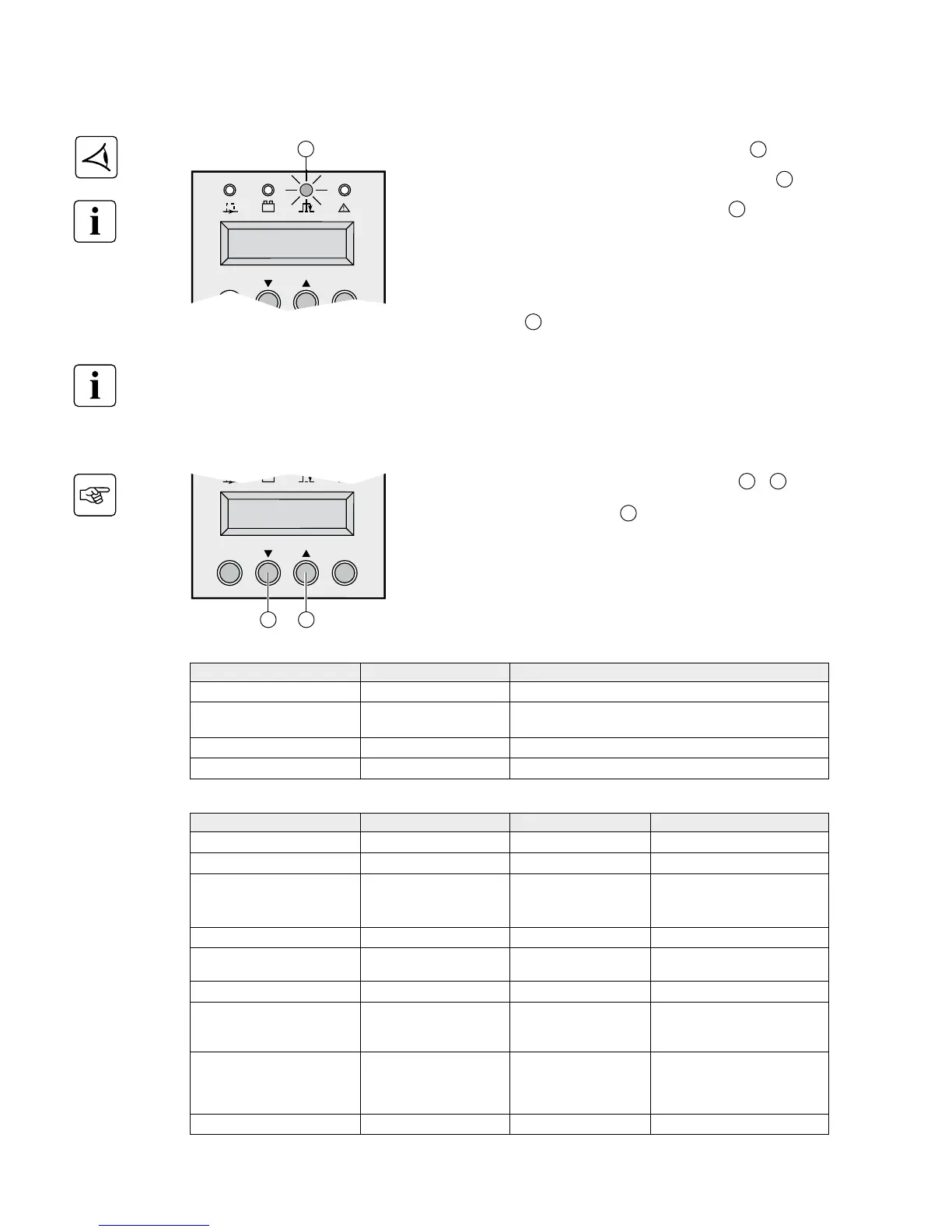

3. Utilización
3.1 Puesta en servicio inicial
Comprobar que el conmutador de Bypass manual
7
esté en
posición "Normal".
Colocar el interruptor automático de la red AC Normal
9
en
posición "I".
Colocar el interruptor automático de la batería
12
en posición
"I".
Las aplicaciones conectadas son alimentadas por la fuente AC
Bypass, pero no están protegidas por el SAI.
La batería se está recargando, se necesita recargarla durante
8 horas para que la batería pueda suministrar la autonomía
nominal.
El indicador
15
está encendido.
PULSAR 'ON'
ARRANQUE SAI
Si se desea una personalización específica del SAI, se recomienda entrar en el modo de personalización del
SAI en esta etapa.
Se puede acceder a este modo mediante las teclas del tablero de mando o mediante el software Personal
Solution-Pac para Windows incluido en el CD-ROM Solution-Pac de EATON.
Pulsar simultáneamente las teclas de función z
19
y
20
durante más de 3 segundos.
Pulsar la tecla de función z
20
situada bajo la palabra
ENTR para acceder al modo de personalización y seguir los
mensajes del visualizador utilizando las teclas de función
correspondientes a las diferentes opciones propuestas.
Personalización local
Personalización de la salida
(*) : - Elegir "Red I/T" y "AC Bypass dentro de tolerancias" para aplicaciones informáticas.
- Elegir "industrial" y "AC Bypass fuera de tolerancias" en caso de continuidad de servicios extremo (se
aceptan cortes de 10 ms).
Personalización mediante el tablero de mando
Personalización del SAI
15
19 20
Función Personalización fábrica Opciones
Idioma
Inglés Francés, español, alemán, italiano.
Formato fecha/hora
Formato internacional
(DD-MM-AAAA/HH:MM)
Formato US (MM-DD-AAAA/HH:MM AM/PM).
Modificación fecha/hora
Hora francesa MM-DD-AAAA/HH:MM ajustables.
Alarma acústica
Bips rápidos Bips lentos.
Función Personalización fábrica Opciones Comentarios
Tensión de salida 230 Volts AC 200/208/220/240/250
Convertidor de frecuencia Inactiva Activa
Red AC Bypass inactiva.
Frecuencia de salida Selección automática 50/60 Hz
El usuario puede
seleccionarla en el modo
convertidor de frecuencia.
Modo ECO Inactiva Activa
Ver el glosario.
Redundancia socorro Inactiva Activa
Redundancia N+1 (ver §2,5
"Redundancia socorro").
Modo de funcionamiento Industrial Red I/T
(*)
Transferencia en la vía del
red AC Bypass
Si la red AC Bypass está
fuera de las tolerancias.
Si la red AC Bypass
está dentro de las
tolerancias.
(*)
Tiempo de corte 10 ms 10 a 200 ms
(por paso de 10 ms).
Calibrado del tiempo de
corte durante la transferencia
en la red AC Bypass fuera de
las tolerancias.
Nivel de sobrecarga 102 % 50/70 %
