Transformador de aislamiento galvánico o de adaptación para esquemas de enlace a tierra
(Referencia 68003)
1. Presentación

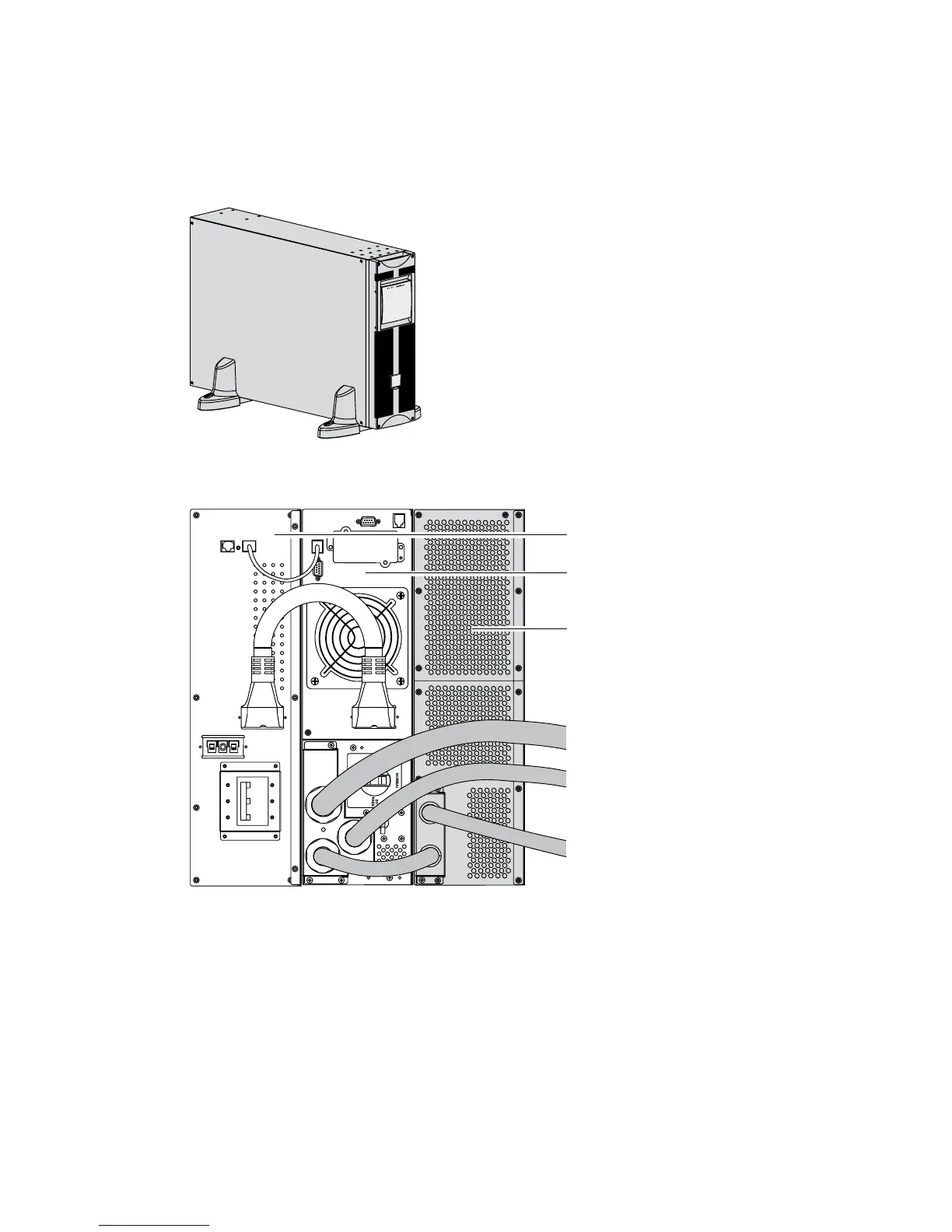

Ejemplo de un transformador EX RT situado aguas arriba de EX RT para aislamiento galvánico
Módulo de batería (EX RT EXB)
Módulo de potencia
(EX RT 5/7/11)
Módulo transformador (EX RT)
Salida hacia las aplicaciones
protegidas
Entrada de la red eléctrica AC Normal
Este módulo se utiliza para obtener un régimen de neutro aguas abajo del SAI diferente del régimen de
neutro aguas arriba o bien, para incrementar la disponibilidad de la alimentación eléctrica con una red
separada.
Entrada de la red eléctrica AC Bypass
