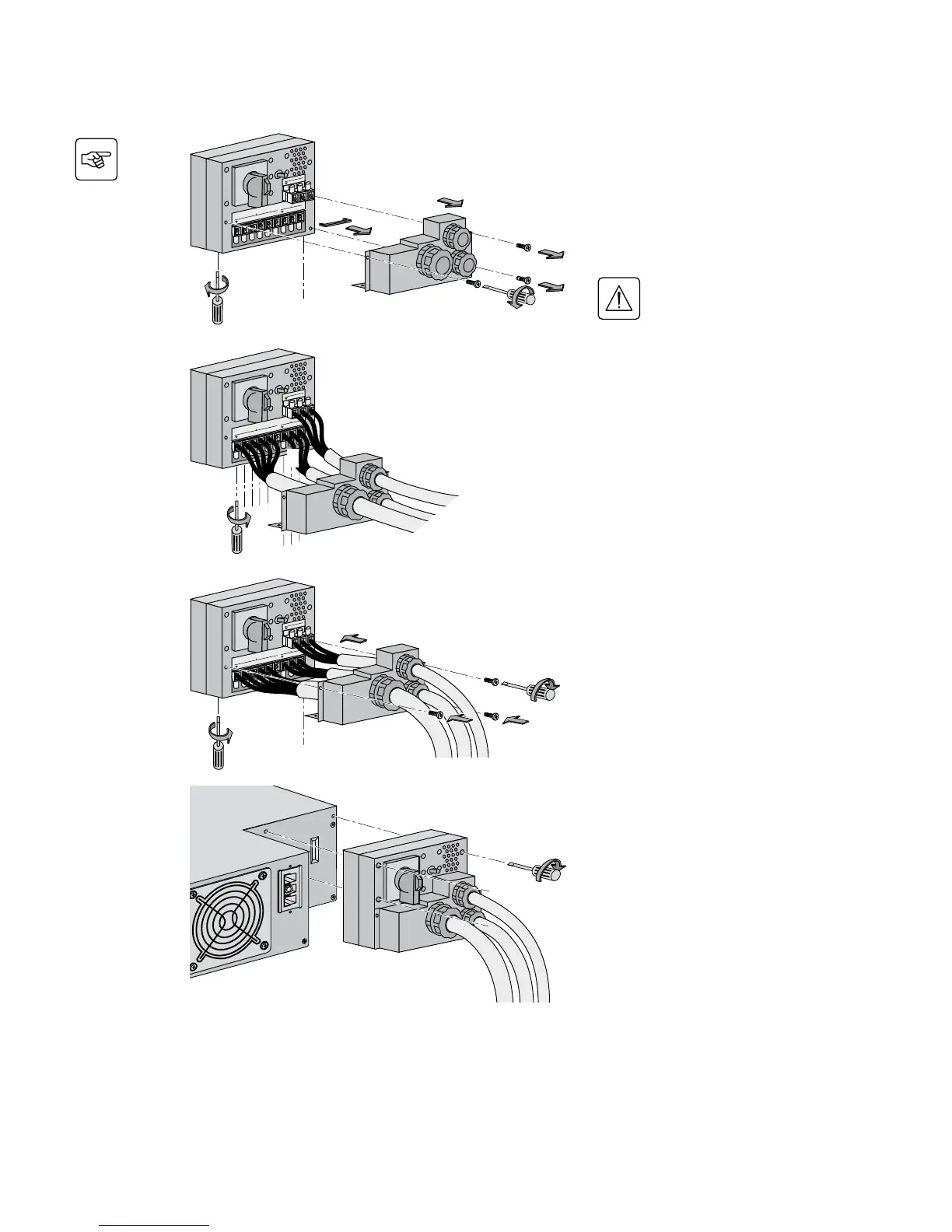

1 - Verwijder de beschermkap van
de contactblokken (bevestigd met 5
schroeven),
2 - Verwijder de brugschakeling tussen
de contactblokken L2 en L1,
3 - Voer de kabel van het normale
AC-circuit door de pakkingbus,
4 - Sluit de 5 draden aan op het
contactblok van het normale AC-circuit,
De aarddraad altijd als eerste
aansluiten.
5 - Voer de uitgangskabel die de
aangesloten apparatuur van energie
voorziet door de pakkingbus,
6-Sluit de 3 draden aan op het
uitgangscontactblok,
7 - Voer de kabel van het AC-bypass-
circuit door de pakkingbus,
8 - Sluit de 3 draden aan op het
contactblok van het AC-bypass-circuit,
9 - Breng de beschermkap van de
contactblokken weer aan en draai de
pakkingbussen vast,
10 - Zet de input/output-box met de
3 schroeven aan de achterkant van de
power module vast.
Aansluiten van een UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits
2. Installeren
1
5
2
4
3
9
6
7
1
1
1
9
9
9
10
