Eaton PVM045 - Assembly Torque Values; Torque Value List; Torque Rating for Plugs and Fasteners

EATON PVM Piston Pump Service Manual E-PUIO-II001-E4 December 2017 47

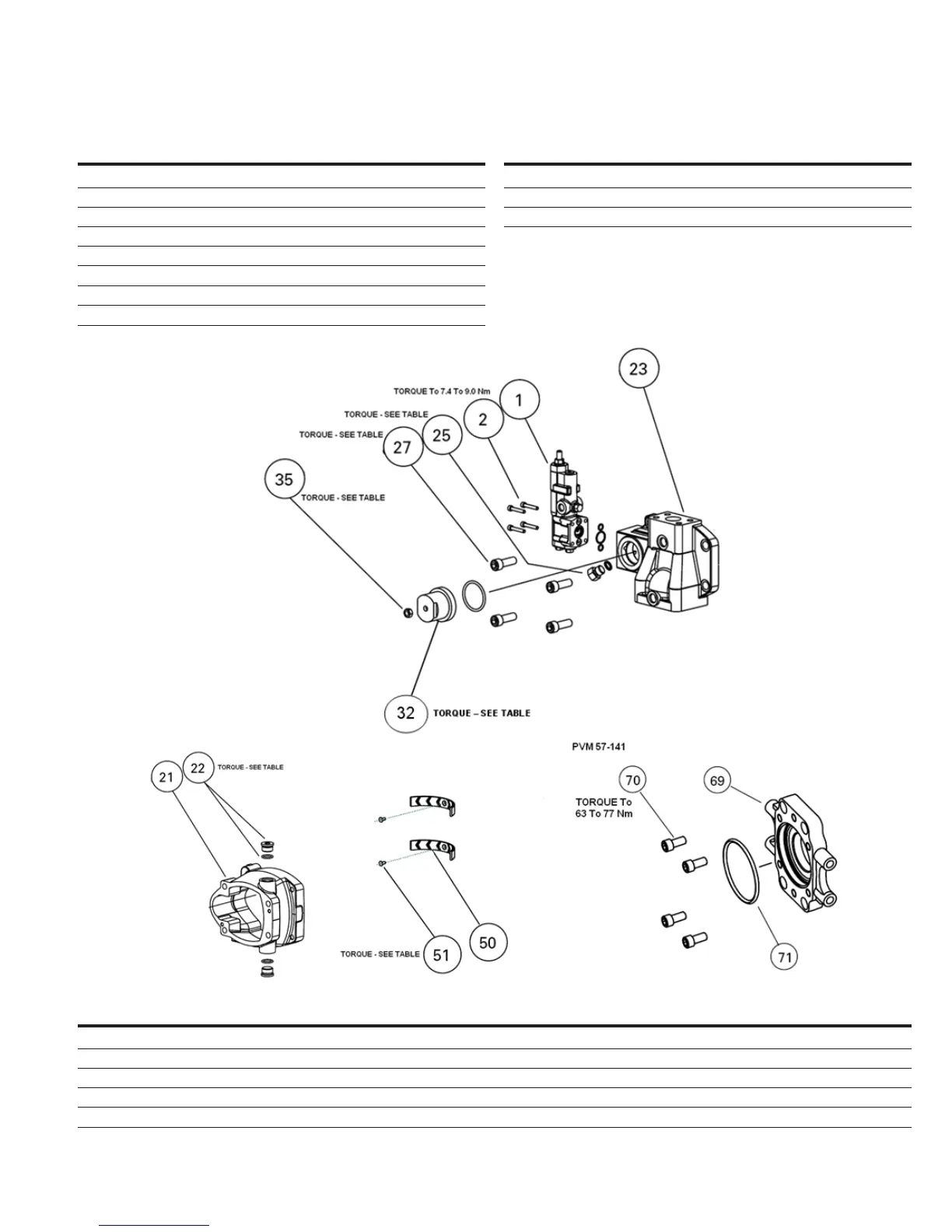

Assembly Torque Values
BOM Part No Part Name Torque Value
2 Soc HD Cap Screw M5 7.4 To 9.0 Nm
22 O-Ring Plug S/A See Table
25, 26 O-Ring Plug S/A See Table
27 Soc HD Cap Screw See Table
32 Control Cap See Table
35 Jam Nut See Table
51 Screw Socket Flat Head 3.6 To 4.4 Nm
70 Screw 63 To 77 Nm
Torque Rating for Plugs and Fastners
Pump Size Item 22 & 84 Item 26 Item 27 Item 32
PVM 18/20 60 - 64 N.m 60 - 64 N.m 59 - 73 N.m 185 - 205 N.m
PVM 45/50 75 - 83 N.m 23 - 26 N.m 103 - 127 N.m 210 - 230 N.m
Torque Rating for Plugs and Fastners
Item 12 Item 25 Item 27 Item 28 Item 32 Item 68 Item 35
PVM 57/63 103-127 N.m 15-16 N.m 103-127 N.m 103-127 N.m 260-300 N.m 13-15 N.m 18-24 N.m
PVM 74/81 103-127 N.m 15-16 N.m 257-315 N.m N/A 260-300 N.m 13-15 N.m 24-30 N.m
PVM 98/106 103-127 N.m 15-16 N.m 257-315 N.m 257-315 N.m 260-300 N.m 31-37 N.m 24-30 N.m
PVM 131/141 157-315 N.m N/A 257-315 N.m 257-315 N.m 260-300 N.m 31-37 N.m 24-30 N.m
