INŠTALÁCIA
NP-DK50 2V-A-4_10-2022-AD 140 10/2022
 Odstrániť transportné zaistenie agregátov (Obr. 5)
Pred prvým uvedením do prevádzky sa musia odstrániť všetky prvky slúžiace
na fixáciu zariadenia počas dopravy – inak hrozí poškodenie výrobku.
Fixačné prvky agregátov odstrániť až po zostavení a vyvážení kompresora na
mieste konečného uloženia.

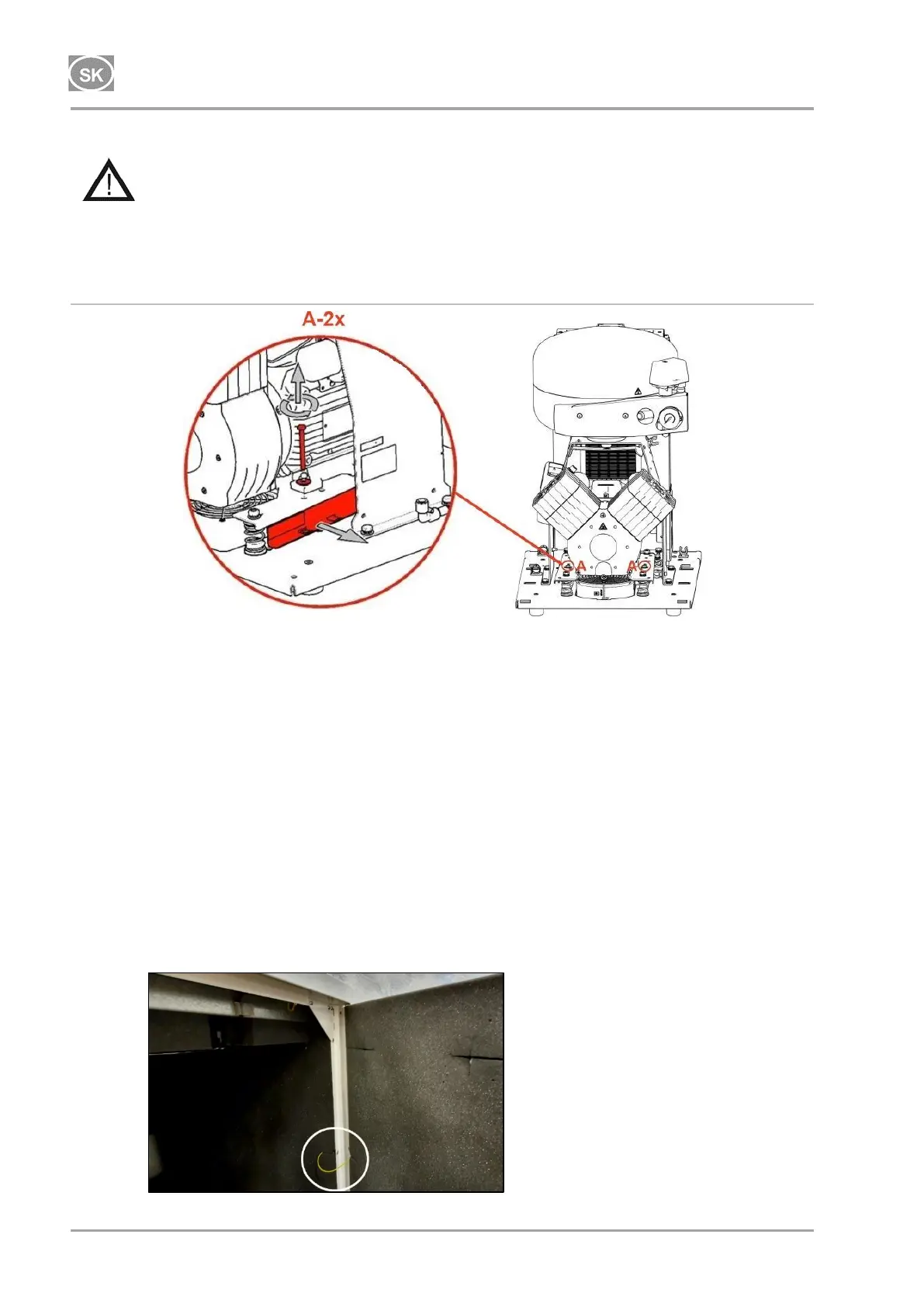

Obr. 5: Odfixovanie agregátu
10.2. Zmena otvárania dverí
 Zo skrinky odpojiť uzemňovací vodič (A).
 Demontovať dvere, demontovať rektifikačné skrutky z oboch strán skrinky (3) a držiak (2)
pántu (4) (B).
 Držiak pántu (2) namontovať na ľavú stranu skrinky (C).
 Dvere otočiť o 180º (B).
 Medzi pánt (1) a spodnú stranu dverí vložiť dištančnú podložku (5) (C).
 Namontovať dvere, 2ks rektifikačné skrutky (3), pripojiť uzemňovací vodič (C).
 Demontovať zámok (6) na dverách a otočiť o 180 º (D).
 Demontovať západku (7) a otočiť o 180 º (D).
 Namontovať zámok (D).
A
