INSTALACE
NP-DK50 2V-A-4_10-2022-AD 210 10/2022

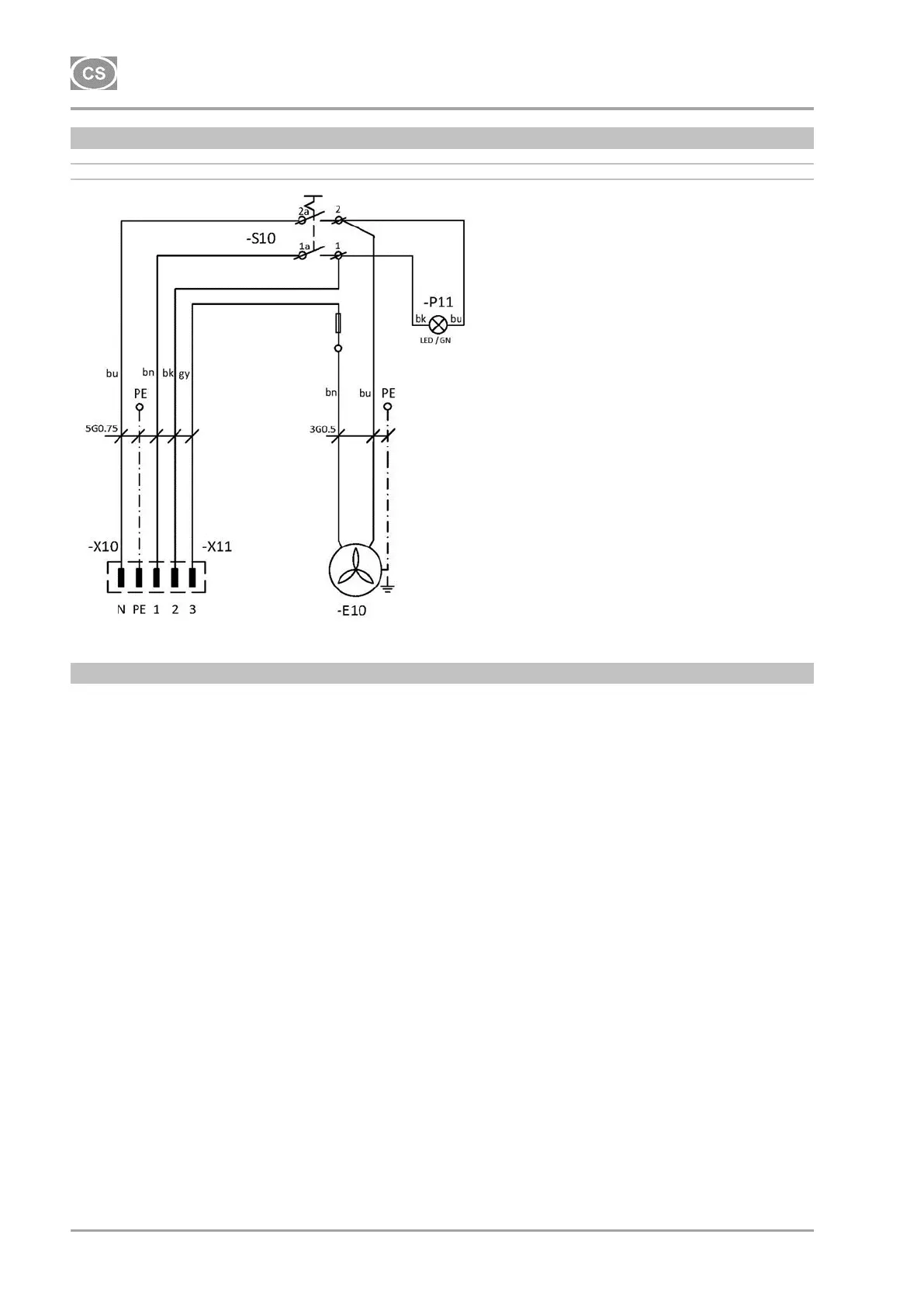

Skříňka kompresoru
1/N/E 230 V, 50 Hz
ELEKTRICKÝ PREDMET TR. 1
Popis k elektrickým schématům:
M1
Motor kompresoru
F1
Vypínač s pojistkou
E1
Ventilátor kompresoru
S10
Vypínač
E7-E9
Ventilátor sušiče
P11
Kontrolka
E10
Ventilátor skříňky
RSA 10
Řídicí jednotka
B2
Teplotní spínač
M11, M12
Solenoidní ventil - regenerační
X10,X11
Konektor
M4
Solenoidní ventil - odlehčovací
B1
Tlakový spínač
X2, X3
Zásuvka
X1
Svorkovnice
A1_1
Konektor snímače rosného bodu
